专利号: 2023215132243
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

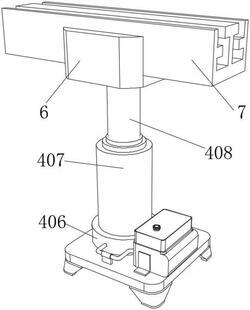

1.一种建筑钢结构可调节支撑装置,包括安装板(1)和固定安装在安装板(1)底端面的支撑脚(2),其特征在于:所述安装板(1)顶端面固定安装有高度调节机构(4);

所述高度调节机构(4)包括动力部、密封部和调节部,动力部底端面与安装板(1)顶端面固定连接,调节部侧面与动力部侧面固定连接,密封部内壁与调节部侧面滑动连接;

动力部包括油泵(401),所述油泵(401)侧面固定安装有固定块(402),所述固定块(402)底端面与安装板(1)顶端面固定连接;密封部包括上密封组件(410),所述上密封组件(410)底端面固定安装有油缸(407);

调节部包括油缸(407),所述油缸(407)顶端面固定安装有上密封组件(410)。

2.根据权利要求1所述的一种建筑钢结构可调节支撑装置,其特征在于:所述油泵(401)底端面与安装板(1)顶端面固定连接,所述油泵(401)顶端面面固定安装有油箱(403),所述油箱(403)顶端面固定开设有通孔,通孔内壁固定安装有压力显示器。

3.根据权利要求1所述的一种建筑钢结构可调节支撑装置,其特征在于:所述油泵(401)侧面固定安装有传输管(404),所述传输管(404)右端侧面固定安装有橡胶圈,橡胶圈右端面与油泵(401)左端面固定连接,所述传输管(404)侧面固定安装有支撑件(405),所述支撑件(405)底端面与安装板(1)顶端面固定连接。

4.根据权利要求1所述的一种建筑钢结构可调节支撑装置,其特征在于:所述安装板(1)顶端面固定安装有固定套(406),所述固定套(406)内壁与油缸(407)底端侧面固定连接,所述固定套(406)与油缸(407)侧面均固定开设有通孔,通孔内壁与传输管(404)侧面固定连接。

5.根据权利要求1所述的一种建筑钢结构可调节支撑装置,其特征在于:所述油缸(407)内壁滑动安装有顶杆(408),所述顶杆(408)底端面固定安装有橡胶密封圈(409),所述橡胶密封圈(409)侧面与油缸(407)内壁挤压接触连接。

6.根据权利要求1所述的一种建筑钢结构可调节支撑装置,其特征在于:所述安装板(1)底端面固定安装有支撑脚(2),所述支撑脚(2)底端面固定安装有防滑垫(3)。

7.根据权利要求5所述的一种建筑钢结构可调节支撑装置,其特征在于:所述顶杆(408)顶端侧面固定安装有轴承(5),所述轴承(5)顶端面固定安装有安装件(6),所述安装件(6)顶端内壁通过螺栓紧固安装有建筑钢结构(7)。
