专利号: 202321516991X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

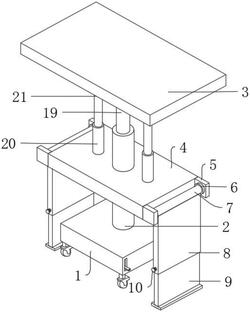

1.一种建筑施工用模板支撑装置,其特征在于,包括底座(1),所述底座(1)的顶部固定连接支撑杆(2),所述支撑杆(2)的外部固定连接有平衡板(4),所述平衡板(4)的两侧固定连接有多个固定块(5),每个所述固定块(5)的一侧均固定连接有固定杆(6),对应两个所述固定杆(6)之间转动连接有旋转杆(7),两个所述旋转杆(7)的外部均固定连接有第一固定板(8),两个所述第一固定板(8)的内部均滑动连接有第二固定板(9),所述第一固定板(8)的内部螺纹连接有活动螺栓(10),且所述活动螺栓(10)的一端与第二固定板(9)的外部接触。

2.根据权利要求1所述的一种建筑施工用模板支撑装置,其特征在于,所述支撑杆(2)的内部滑动连接有伸缩杆(19),所述伸缩杆(19)的内部螺纹连接有丝杆(23),所述丝杆(23)的底端固定连接有从齿轮(24),所述支撑杆(2)的内部转动连接有手轮(26),所述手轮(26)的一端延伸至支撑杆(2)内部且固定连接有主齿轮(25),所述主齿轮(25)与从齿轮(24)之间啮合连接。

3.根据权利要求2所述的一种建筑施工用模板支撑装置,其特征在于,所述平衡板(4)的顶部固定连接有两个套筒(20),两个所述套筒(20)的内部滑动连接有两个套杆(21),所述伸缩杆(19)的顶部固定连接有连接板(22),两个所述套杆(21)的顶端均与连接板(22)的底部固定连接,所述连接板(22)的顶部固定连接有支撑板(3)。

4.根据权利要求1所述的一种建筑施工用模板支撑装置,其特征在于,所述底座(1)的内部设置有多个安装槽(11),所述底座(1)的内部设置有多个活动槽(18)。

5.根据权利要求1所述的一种建筑施工用模板支撑装置,其特征在于,所述底座(1)的内部设置有多个限位槽(12),所述底座(1)的内部固定连接有多个弹簧(13)。

6.根据权利要求5所述的一种建筑施工用模板支撑装置,其特征在于,每个所述弹簧(13)的底部均固定连接有活动板(14),每个所述活动板(14)的一端通过活动槽(18)延伸至底座(1)的外部,每个所述活动板(14)的内部均滑动连接有限位块(15),所述限位块(15)的一端均延伸至限位槽(12)的内部,每个所述活动板(14)的底部均固定连接有连接杆(16),每个所述连接杆(16)的底部均固定连接有滑轮(17)。
