专利号: 2023215203520
申请人: 长兴正凯纺织有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

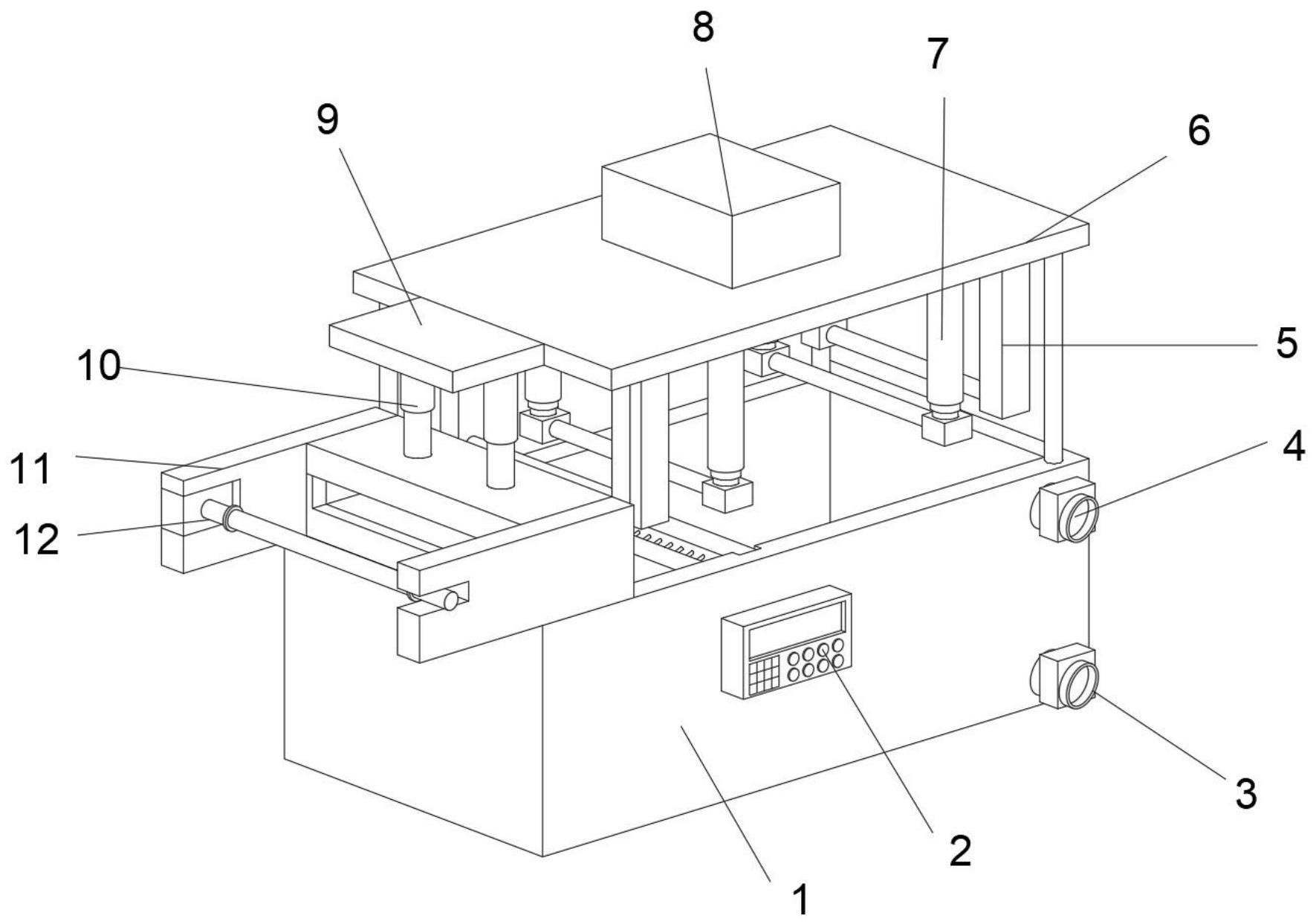

1.一种纺织品用面料退浆设备,包括外壳(1),其特征在于:所述外壳(1)前端面一侧靠下处设有第一电磁阀(3),所述第一电磁阀(3)上端外壳(1)前端面上设有第二电磁阀(4),所述外壳(1)上端面设有支架(6),所述支架(6)上端面中心处设有气缸(8),所述支架(6)上内壁靠边缘处呈矩形排列设有四个连接板(5),靠前处两个所述连接板(5)后端面靠下处均转动连接有第二滚轴(18),所述支架(6)上内壁中心处呈矩形排列设有四个第一气杆(7),四个所述第一气杆(7)输出端均设有连接块(19),靠前处两个所述连接块(19)后端面中心处均转动连接有第一滚轴(17);

所述外壳(1)下内壁中心靠一侧处设有输送泵(15),所述输送泵(15)输出端固定连接有三通管(14),所述外壳(1)前后两内侧壁一侧靠上处均开设有卡槽(28),靠后处所述卡槽(28)内部转动连接有第二水管(27),所述第二水管(27)一侧靠下处外壳(1)内部设有第一水管(26),所述外壳(1)上端面中心靠一侧处设有底座(23),所述底座(23)下内壁中心处设有加热板(13),所述底座(23)一侧壁中心靠上处固定连接有第二延伸块(24),所述第二延伸块(24)上端面中心靠一侧处固定连接有第二夹块(25),所述支架(6)一侧壁靠上处固定连接有延伸板(9),所述延伸板(9)下端面中心前后两端处均固定连接有第二气杆(10),两个所述第二气杆(10)输出端固定连接有顶盖(16),所述顶盖(16)一侧壁中心靠下处固定连接有第一延伸块(22),所述第一延伸块(22)下端面中心靠一侧处固定连接有第一夹块(21)。

2.根据权利要求1所述的一种纺织品用面料退浆设备,其特征在于:所述输送泵(15)输入端固定连接有滤网(20)。

3.根据权利要求1所述的一种纺织品用面料退浆设备,其特征在于:所述加热板(13)内部设有多个加热丝。

4.根据权利要求1所述的一种纺织品用面料退浆设备,其特征在于:所述底座(23)前后两端均固定连接有固定板(11),两个所述固定板(11)之间设有收卷设备(12)。

5.根据权利要求1所述的一种纺织品用面料退浆设备,其特征在于:所述外壳(1)前端面一侧靠上处设有控制箱(2),所述控制箱(2)与气缸(8)、第一电磁阀(3)、第二电磁阀(4)和输送泵(15)之间电性连接。

6.根据权利要求1所述的一种纺织品用面料退浆设备,其特征在于:所述三通管(14)两个输出端分别贯穿第一水管(26)一侧壁与第二水管(27)一侧壁通至第一水管(26)内侧壁上与第二水管(27)内侧壁上,所述第一水管(26)上端面靠一侧处与第二水管(27)下端面靠一侧处均排列设有多个喷嘴。

7.根据权利要求1所述的一种纺织品用面料退浆设备,其特征在于:两个所述第一滚轴(17)后端分别转动连接在靠后处两个连接块(19)前端面上,两个所述第二滚轴(18)后端分别转动连接在靠后处两个连接板(5)前端面中心靠下处。

8.根据权利要求1所述的一种纺织品用面料退浆设备,其特征在于:所述第一电磁阀(3)输出端与第二电磁阀(4)输入端均贯穿外壳(1)前端面通至外壳(1)内侧壁上。
