专利号: 2023215316590
申请人: 闫飞
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

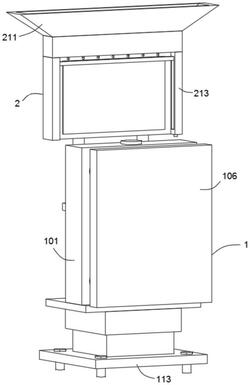

1.一种具有缓冲功能的公路护板,包括缓冲机构(1),以及安装于缓冲机构(1)中部的水箱支座(108);

所述缓冲机构(1)的背部设置有警示机构(2),且警示机构(2)的内部设置有升降电机(203)和清洁电机(214);

其特征在于,还包括:

所述缓冲机构(1)包括缓冲水箱(101),所述缓冲水箱(101)的顶部中心位置设置有水箱塞(102),所述缓冲水箱(101)的一侧固定安装有若干密封盖(103);

其中,水箱塞(102)的内部滑动连接有缓冲活塞(104),所述缓冲活塞(104)的一侧固定连接有若干缓冲滑动杆(105);

其中,缓冲滑动杆(105)的一侧固定连接有缓冲板(106),所述缓冲板(106)的一侧四周对称安装有若干第一缓冲弹簧(107)。

2.根据权利要求1所述的一种具有缓冲功能的公路护板,其特征在于:所述水箱支座(108)固定安装在缓冲水箱(101)的底部,所述水箱支座(108)的底部固定连接有顶部滑动架(109),所述顶部滑动架(109)的内部滑动连接有底部滑动架(110),所述底部滑动架(110)的底部内侧四周固定安装有缓震伸缩杆(111),所述缓震伸缩杆(111)的外侧滑动连接有阻尼弹簧(112)。

3.根据权利要求2所述的一种具有缓冲功能的公路护板,其特征在于:所述阻尼弹簧(112)固定安装在顶部滑动架(109)的顶部内侧,所述底部滑动架(110)的底部固定连接有缓冲底座(113),所述缓冲底座(113)的内部四周螺纹连接有连接螺栓(114),所述水箱支座(108)的顶部一侧对称安装有限位弹簧(115)。

4.根据权利要求1所述的一种具有缓冲功能的公路护板,其特征在于:所述警示机构(2)包括升降支撑杆(201),所述升降支撑杆(201)的顶部固定连接有升降固定顶板(202),所述升降电机(203)的输出端固定连接有升降螺纹杆(204),所述升降螺纹杆(204)的中部螺纹连接有升降螺纹套(205),所述升降螺纹套(205)的两侧对称安装有升降滑动套(206),所述升降滑动套(206)远离升降螺纹套(205)的一端固定练级有升降滑动杆(207)。

5.根据权利要求4所述的一种具有缓冲功能的公路护板,其特征在于:所述升降滑动杆(207)的顶部固定连接有警示支架(208),所述警示支架(208)的正面固定安装有警示屏(209),所述警示支架(208)的顶部固定连接有清洁水箱(210),所述清洁水箱(210)的顶部固定连接有雨水收集槽(211),所述清洁水箱(210)的底部固定连接有若干清洁喷头(212)。

6.根据权利要求5所述的一种具有缓冲功能的公路护板,其特征在于:所述警示支架(208)的两侧对称安装有清洁支架(213),所述清洁电机(214)固定安装在清洁支架(213)的底部,所述清洁电机(214)的输出端固定连接有清洁螺纹杆(215),所述清洁螺纹杆(215)的中部螺纹连接有清洁刷(216),所述清洁刷(216)远离清洁螺纹杆(215)的一端滑动连接有清洁滑动杆(217)。

7.根据权利要求6所述的一种具有缓冲功能的公路护板,其特征在于:所述升降电机(203)固定安装在水箱支座(108)的内部,所述升降支撑杆(201)对称安装在水箱支座(108)的顶部一侧,所述升降滑动杆(207)与升降固定顶板(202)滑动连接,所述清洁刷(216)与警示屏(209)的表面贴合连接。
