专利号: 202321535327X
申请人: 江西省致能智造产业技术研究有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

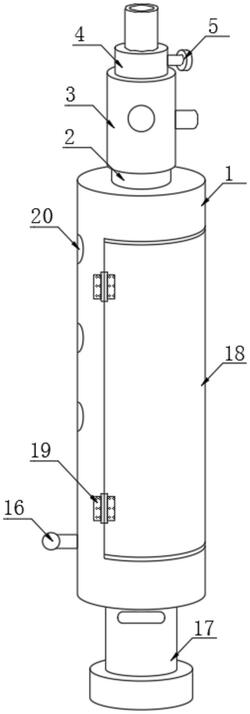

1.一种抽取一甲基三氯硅烷用密封式取样装置,包括取样盒(1),其特征在于:所述取样盒(1)内部设置有取样机构;

所述取样机构包括第一连接螺纹管(2),所述第一连接螺纹管(2)顶部设置有微型抽气泵(3),所述微型抽气泵(3)顶部设置有抽气管(4),所述抽气管(4)一侧设置有阀门(5),所述第一连接螺纹管(2)底部设置有样品存放管(6),所述样品存放管(6)顶部设置有第一螺纹管(7),所述第一螺纹管(7)外侧套设有密封垫(8),所述样品存放管(6)底部设置有第二螺纹管(9),所述第二螺纹管(9)底部连接有第二连接螺纹管(10),所述第二连接螺纹管(10)底部连接有伸缩管(11),所述第二连接螺纹管(10)外侧设置有移动板(12),所述移动板(12)底部设置有伸缩杆(13),所述伸缩杆(13)外侧套设有弹簧(14),所述取样盒(1)一侧表面开设有滑槽一(15),所述滑槽一(15)内部设置有滑杆(16),所述滑杆(16)一端与移动板(12)固定连接,所述伸缩管(11)底部设置有微型真空泵(17)。

2.根据权利要求1所述的一种抽取一甲基三氯硅烷用密封式取样装置,其特征在于:所述第一螺纹管(7)与第一连接螺纹管(2)内壁螺纹连接,所述第二螺纹管(9)与第二连接螺纹管(10)内壁螺纹连接,所述滑杆(16)与滑槽一(15)滑动连接。

3.根据权利要求1所述的一种抽取一甲基三氯硅烷用密封式取样装置,其特征在于:所述第一连接螺纹管(2)顶部贯穿取样盒(1)并延伸至取样盒(1)顶部,所述第二连接螺纹管(10)底部贯穿移动板(12)并延伸至移动板(12)底部,所述伸缩管(11)底部贯穿取样盒(1)并延伸至取样盒(1)底部。

4.根据权利要求1所述的一种抽取一甲基三氯硅烷用密封式取样装置,其特征在于:所述弹簧(14)顶部与移动板(12)固定连接,所述弹簧(14)底部与取样盒(1)内壁底部固定连接。

5.根据权利要求1所述的一种抽取一甲基三氯硅烷用密封式取样装置,其特征在于:所述取样盒(1)前侧设置有转动板(18),所述转动板(18)与取样盒(1)之间设置有合页(19),所述取样盒(1)两侧表面均开设有通风孔(20)。

6.根据权利要求1所述的一种抽取一甲基三氯硅烷用密封式取样装置,其特征在于:所述取样盒(1)内壁一侧开设有滑槽二(21),所述滑槽二(21)表面设置有滑块(22),所述滑块(22)与滑槽二(21)滑动连接,所述滑块(22)一端设置有连接杆(23),所述连接杆(23)一端与移动板(12)一端固定连接。
