专利号: 2023215444508
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

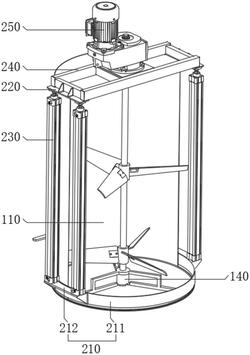

1.一种农药生产混合设备,其特征在于,包括

药液存储机构(10),所述药液存储机构(10)包括顶部为敞口结构的存储罐(110);

升降搅拌机构(20),所述升降搅拌机构(20)包括底架(210)、上支座(220)、液压缸(230)、托架(240)和搅拌组件(250),所述底架(210)固定设置于所述存储罐(110)外侧底端,所述托架(240)位于所述存储罐(110)上方,所述搅拌组件(250)安装在所述托架(240)上,且所述搅拌组件(250)的搅拌部位于所述存储罐(110)内部,两组所述上支座(220)分别固定设置于所述托架(240)底部两端,两组所述液压缸(230)分别安装在所述底架(210)两侧,且所述液压缸(230)输出杆端与所述上支座(220)固定连接。

2.根据权利要求1所述的一种农药生产混合设备,其特征在于,所述搅拌组件(250)包括电机(251),所述搅拌组件(250)的搅拌部包括搅拌杆(252)和搅拌叶(253),所述电机(251)安装在所述托架(240)上方,所述搅拌杆(252)顶端与所述电机(251)输出轴端连接,所述搅拌叶(253)设置在所述搅拌杆(252)外侧。

3.根据权利要求2所述的一种农药生产混合设备,其特征在于,所述存储罐(110)内部底壁固定设置有定位筒管(140),所述搅拌杆(252)底端活动插设在所述定位筒管(140)内部。

4.根据权利要求2所述的一种农药生产混合设备,其特征在于,所述升降搅拌机构(20)还包括底部散料组件(260),所述底部散料组件(260)安装在所述搅拌杆(252)底端。

5.根据权利要求4所述的一种农药生产混合设备,其特征在于,所述底部散料组件(260)包括底杆(261)和支撑杆(262),所述支撑杆(262)一端与所述搅拌杆(252)固定连接,且所述底杆(261)固定设置于所述支撑杆(262)底端。

6.根据权利要求1所述的一种农药生产混合设备,其特征在于,所述底架(210)包括固定环板(211)和下支座(212),所述固定环板(211)固定套设在所述存储罐(110)外侧,两组所述下支座(212)分别固定在所述固定环板(211)两侧,且所述液压缸(230)安装在所述下支座(212)上。

7.根据权利要求1所述的一种农药生产混合设备,其特征在于,所述药液存储机构(10)还包括底座(120),所述底座(120)安装在所述存储罐(110)底部。

8.根据权利要求1所述的一种农药生产混合设备,其特征在于,所述存储罐(110)底部一侧设置有排液口(130),所述排液口(130)上设置有球阀。
