专利号: 2023215459240
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

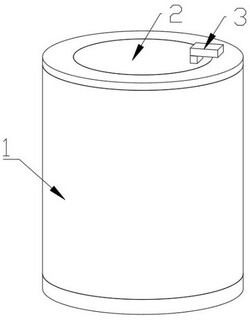

1.一种零件加工用零件清污装置,包括:箱体(1),其特征在于,箱体(1)内壁之间装设有固定板(5),固定板(5)下侧装设有传动装置,传动装置输出端装设有夹持组件,箱体(1)周侧内壁之间装设有超声波发生器(9);

固定板(5)上侧转动配合有单向转动轴(19),单向转动轴(19)内壁之间装设有多个棘齿(27),传动装置的输出端装周侧弹性且转动配合有多个单向限位齿(28),单向转动轴(19)与单向限位齿(28)相配合,单向转动轴(19)周侧装设有两个刮板(20),固定板(5)上侧开设有漏槽(14),漏槽(14)内壁之间滑动配合有滑动板(15),漏槽(14)下侧装设有过滤组件,传动装置的输出端装设有单向齿轮(23),单向齿轮(23)位于固定板(5)内壁之间,单向齿轮(23)与滑动板(15)一侧相啮合。

2.根据权利要求1所述的一种零件加工用零件清污装置,其特征在于,单向齿轮(23)包括转轴(29),转轴(29)装设在传动装置的输出端的周侧,转轴(29)周侧开设有多个凹槽(30),凹槽(30)内弹性配合有限位块(32),限位块(32)一侧装设有弧形块(33),转轴(29)套设有齿环(34),齿环(34)内壁周侧开设有多个弧形槽(31),弧形槽(31)与弧形块(33)相配合。

3.根据权利要求1所述的一种零件加工用零件清污装置,其特征在于,传动装置包括电机箱(18),电机箱(18)装设在固定板(5)下侧,电机箱(18)内壁之间装设有电机(21),电机(21)的输出端装设有转杆(22),棘齿(27)与转轴(29)均装设在转杆(22)的周侧,夹持组件装设在转杆(22)的上侧。

4.根据权利要求1所述的一种零件加工用零件清污装置,其特征在于,夹持组件包括安装板(13),安装板(13)装设在转杆(22)的上侧,安装板(13)上侧装设有套筒(24),套筒(24)内壁之间弹性配合有压板(25),套筒(24)内壁之间螺纹配合有螺栓(10),螺栓(10)与压板(25)相配合,套筒(24)周侧滑动配合有多个弧形板(11),弧形板(11)一侧装设有两个挡块(12),套筒(24)周侧开设有多个滑槽,压板(25)周侧与套筒(24)内壁底部均转动配合有多个连接杆(26),多个连接杆(26)一端分别转动配合在多个弧形板(11)的一侧,连接杆(26)滑动配合在滑槽内。

5.根据权利要求1所述的一种零件加工用零件清污装置,其特征在于,过滤组件包括滤框(17),滤框(17)滑动配合在固定板(5)的下侧,箱体(1)一侧转动配合有取出门(16),取出门(16)与滤框(17)相配合。

6.根据权利要求1所述的一种零件加工用零件清污装置,其特征在于,固定板(5)下侧设有储存箱(8),储存箱(8)一侧装设有水泵,水泵与箱体(1)顶部之间装设有输送管(4),箱体(1)顶部之间转动配合有箱盖(2),箱盖(2)上侧装设有环形气管(6),箱体(1)内壁一侧与漏槽(14)内壁两侧均开设有密封槽,滑动板(15)周侧均装设有密封垫与密封槽相配合。
