专利号: 2023215607204
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

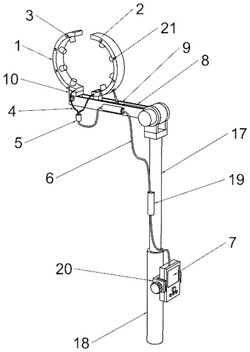

1.一种气体检测仪,其特征在于:包括相互对称设置的半圆杆一(1)和半圆杆二(2),所述半圆杆一(1)和半圆杆二(2)相互靠近的一侧均匀设置有气体感应探头(3),所述半圆杆一(1)和半圆杆二(2)的一侧均连接有连接线(4),所述连接线(4)的下侧连接有转接头(5),所述转接头(5)的下侧连接有组合线束(6),所述组合线束(6)的下端连接有检测仪主体(7),所述半圆杆一(1)和半圆杆二(2)的下侧设置有连接杆(8),所述连接杆(8)的上侧开设有滑槽(9),所述半圆杆二(2)的下侧设置有滑动块(11),所述滑动块(11)通过滑槽(9)与连接杆(8)滑动连接,所述滑动块(11)远离半圆杆一(1)的一侧设置有电动伸缩杆一(12),所述连接杆(8)远离半圆杆一(1)的一端下侧设置有手持杆一(17),所述手持杆一(17)的下侧设置有手持杆二(18),所述手持杆二(18)设置有电池和操作模块。

2.根据权利要求1所述的一种气体检测仪,其特征在于:所述手持杆二(18)的一侧设置有安装机构(20),所述安装机构(20)包括有主体卡接件(201)、夹板(202)和锁紧旋钮(203),所述主体卡接件(201)与手持杆二(18)螺纹连接,所述主体卡接件(201)的一侧设置有锁紧旋钮(203),所述锁紧旋钮(203)贯穿主体卡接件(201)转动连接有夹板(202),所述主体卡接件(201)的一侧开设有放置槽,所述检测仪主体(7)通过放置槽与主体卡接件(201)卡接。

3.根据权利要求1所述的一种气体检测仪,其特征在于:所述连接杆(8)远离半圆杆一(1)的一端设置有转动轴(14),所述转动轴(14)的下侧转动连接有转动连接件(15),所述转动连接件(15)的下侧与手持杆一(17)连接,所述转动连接件(15)的侧面设置有电机(16),所述电机(16)的输出端贯穿转动连接件(15)与转动轴(14)连接。

4.根据权利要求1所述的一种气体检测仪,其特征在于:所述半圆杆二(2)与滑动块(11)转动转接,所述电动伸缩杆一(12)的输出端上侧设置有电动伸缩杆二(13),所述电动伸缩杆二(13)的输出端与半圆杆二(2)转动连接。

5.根据权利要求1所述的一种气体检测仪,其特征在于:所述半圆杆一(1)和半圆杆二(2)的侧面对应气体感应探头(3)均设置有警报灯(21)。

6.根据权利要求1所述的一种气体检测仪,其特征在于:所述半圆杆一(1)的下侧设置有卡接块(10),所述卡接块(10)通过滑槽(9)与连接杆(8)卡接,所述连接杆(8)的侧面靠近卡接块(10)的一侧插接有螺栓,所述螺栓与卡接块(10)螺纹连接,所述电动伸缩杆一(12)的输出端与滑动块(11)插接。

7.根据权利要求1所述的一种气体检测仪,其特征在于:所述连接杆(8)和手持杆一(17)的同一侧均设置有限制套(19),所述组合线束(6)与限制套(19)插接。
