专利号: 2023215628357
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

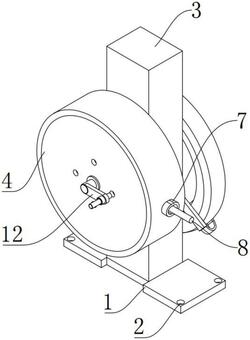

1.一种船舶用救生圈放置支架,包括支柱(3),其特征在于:所述支柱(3)一侧外壁的中心处固定有挂架(5),且支柱(3)靠近挂架(5)正下方的两侧外壁上均固定有托架(6),所述支柱(3)远离挂架(5)一侧外壁的轴心处固定有储放箱(4),且储放箱(4)呈圆型结构分布,所述储放箱(4)内部的轴心处通过轴承活动连接有传动轴杆(10),且传动轴杆(10)的外侧壁上固定有收卷轮(11),所述储放箱(4)的一侧焊接有出绳管(7),且收卷轮(11)的外部卷绕有穿过出绳管(7)的救援绳(8)。

2.根据权利要求1所述的一种船舶用救生圈放置支架,其特征在于:所述支柱(3)的底端固定有基座(1),且基座(1)顶部外壁的四角处均开设有螺孔(2)。

3.根据权利要求1所述的一种船舶用救生圈放置支架,其特征在于:所述储放箱(4)远离支柱(3)的一侧外壁上开设有等距离呈环形结构分布的定位孔(9),且传动轴杆(10)的一端固定有转把(12)。

4.根据权利要求3所述的一种船舶用救生圈放置支架,其特征在于:所述转把(12)远离传动轴杆(10)的一侧外壁上开设有通孔(18),且转把(12)靠近通孔(18)的一侧焊接有柱筒(13)。

5.根据权利要求4所述的一种船舶用救生圈放置支架,其特征在于:所述柱筒(13)的内部滑动连接有贯穿通孔(18)的定位杆(14),且定位杆(14)的一端插接在定位孔(9)的内部。

6.根据权利要求4所述的一种船舶用救生圈放置支架,其特征在于:所述通孔(18)的内侧壁上开设有环槽(15),且定位杆(14)的外侧壁上焊接有环板(16),所述环板(16)的一侧焊接有套接在环槽(15)外部的涡簧(17)。
