专利号: 2023215666607
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

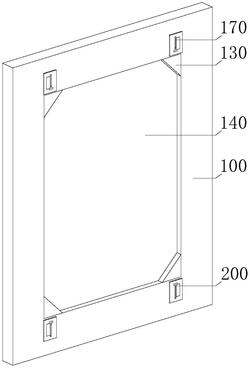

1.一种易拆卸木门窗,其特征在于,包括

窗框(100),所述窗框(100)内安装有固定角板(110)和固定杆(120),所述固定杆(120)内套接有活动角板(130),所述固定角板(110)和所述活动角板(130)之间设置有玻璃板(140);

拆装组件(200),所述拆装组件(200)包括插接件(210)和第一弹簧(220),所述窗框(100)内开设有空腔(150),所述插接件(210)滑动设置在所述窗框(100)内,所述第一弹簧(220)分别与所述空腔(150)内壁和所述插接件(210)固定连接,所述活动角板(130)表面开设有与所述插接件(210)对应的插槽(160)。

2.根据权利要求1所述的一种易拆卸木门窗,其特征在于,所述固定角板(110)和所述活动角板(130)均设置有若干个,所述活动角板(130)与所述窗框(100)内壁贴合。

3.根据权利要求1所述的一种易拆卸木门窗,其特征在于,所述固定角板(110)表面粘接有海绵垫(111),所述海绵垫(111)与所述玻璃板(140)贴合。

4.根据权利要求3所述的一种易拆卸木门窗,其特征在于,所述插接件(210)包括插杆(211)和圆块(212),所述插杆(211)滑动设置在所述窗框(100)内,且所述插杆(211)插接于所述插槽(160)内,所述圆块(212)与所述第一弹簧(220)和所述插杆(211)固定连接,且所述圆块(212)位于所述空腔(150)内,所述圆块(212)表面安装有拉块(213)。

5.根据权利要求4所述的一种易拆卸木门窗,其特征在于,所述窗框(100)表面开设有滑槽(170),所述拉块(213)与所述滑槽(170)内壁贴合。

6.根据权利要求5所述的一种易拆卸木门窗,其特征在于,所述窗框(100)内开设有凹槽(230),所述凹槽(230)内安装有第二弹簧(231),所述第二弹簧(231)一端安装有挡块(240),所述挡块(240)与所述拉块(213)贴合,且所述挡块(240)与所述拉块(213)之间表面平齐。

7.根据权利要求6所述的一种易拆卸木门窗,其特征在于,所述挡块(240)两侧安装有凸块(241),所述凸块(241)与所述凹槽(230)内壁贴合。

8.根据权利要求5所述的一种易拆卸木门窗,其特征在于,所述窗框(100)内滑动设置有限位块(250),所述限位块(250)位于所述滑槽(170)一侧。
