专利号: 2023215672218
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

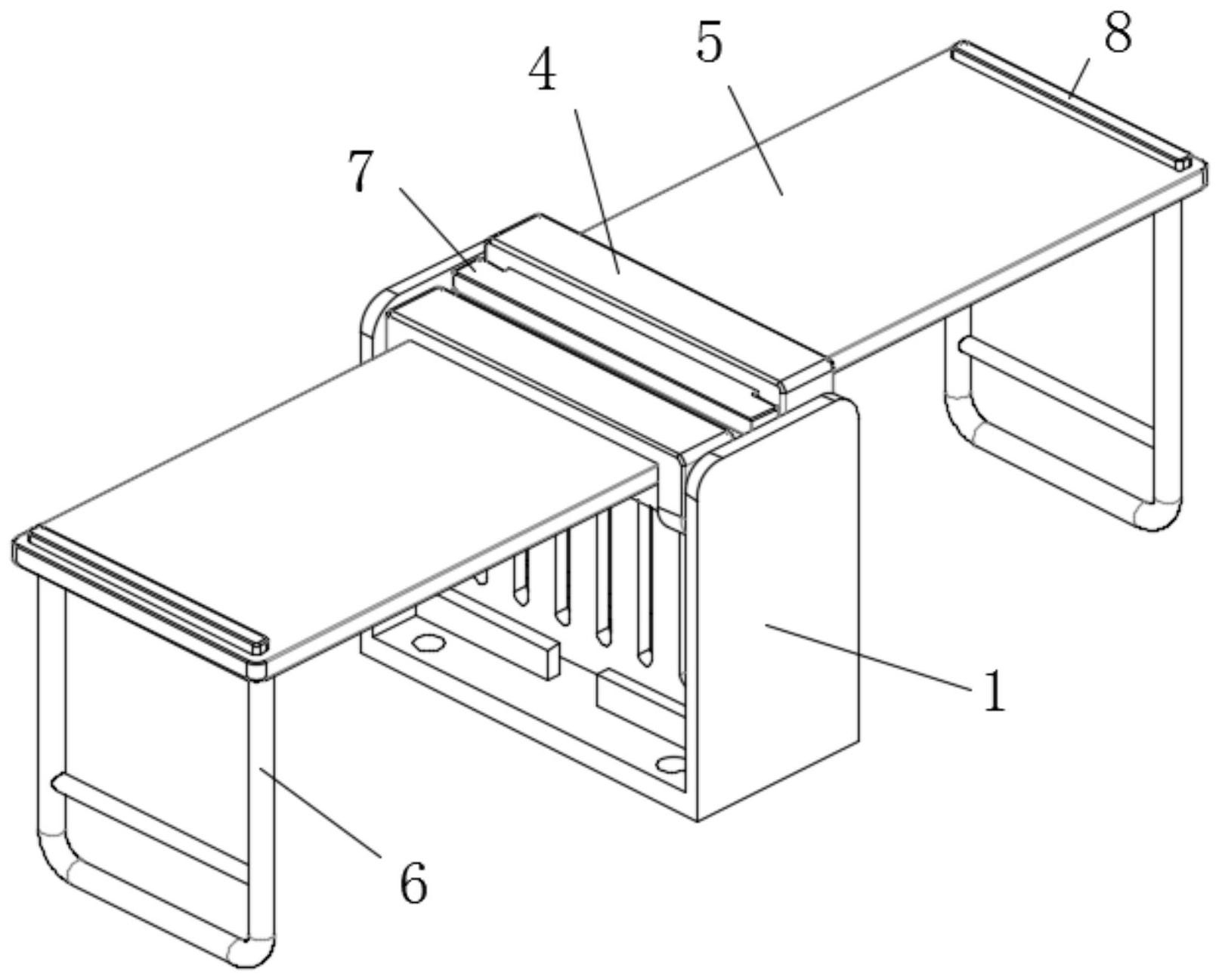

1.一种可折叠式园林休息凳,其特征在于:包括:

固定架(1),所述固定架(1)设置呈开口向上的“匚”字形,所述固定架(1)的上端开口处固定连接有两个固定轴(2),且两个所述固定轴(2)在竖直方向上错位分布,所述固定轴(2)的外侧设置有限位挡板(4),且限位挡板(4)与固定轴(2)之间留有间隙,所述限位挡板(4)的两端均固定连接有轴套(3),所述轴套(3)转动套设于固定轴(2)的端部;

座椅板(5),所述座椅板(5)设置有两个且分别位于固定架(1)的两侧,所述座椅板(5)的一端活动贯穿限位挡板(4)与固定轴(2)之间的间隙,所述座椅板(5)一端的两侧均固定连接有防脱凸台(7),所述座椅板(5)的另一端固定连接有对其支撑的支腿(6)。

2.根据权利要求1所述的一种可折叠式园林休息凳,其特征在于:所述座椅板(5)另一端的表面固定连接有条形凸板(8),所述条形凸板(8)的厚度与限位挡板(4)的厚度相同。

3.根据权利要求2所述的一种可折叠式园林休息凳,其特征在于:所述固定架(1)的内腔中部固定连接有竖直设置的隔板(9),所述隔板(9)的表面开设有减重槽(10),所述隔板(9)的上端位置低于固定轴(2)的高度位置,两个所述固定轴(2)分别位于隔板(9)的两侧。

4.根据权利要求3所述的一种可折叠式园林休息凳,其特征在于:所述隔板(9)下端的两侧均设置有收纳挡板(11),且收纳挡板(11)与固定架(1)底部内壁固定连接,所述收纳挡板(11)与隔板(9)之间留有间隙,且该间隙的宽度与座椅板(5)的厚度一致,所述收纳挡板(11)的中部开设有排水槽(12)。

5.根据权利要求4所述的一种可折叠式园林休息凳,其特征在于:所述固定架(1)底部的四角处均开设有定位孔(13),所述固定架(1)通过锚杆固定于地面。
