专利号: 2023215704774
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

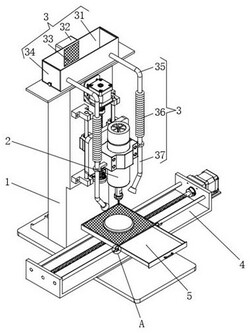

1.一种可减少加工废屑的数控加工中心,包括数控加工中心主体(1),其特征在于:所述数控加工中心主体(1)正表面的顶部固定安装有加工部件(2),所述数控加工中心主体(1)前侧的底部固定安装有调节组件(4),所述调节组件(4)包括固定架(41)和螺纹块(45),所述螺纹块(45)的顶部固定安装有集屑组件(5),所述集屑组件(5)包括集尘网箱(51),所述数控加工中心主体(1)的顶部固定连接有排屑组件(3)。

2.根据权利要求1所述的一种可减少加工废屑的数控加工中心,其特征在于:所述固定架(41)固定安装于数控加工中心主体(1)前侧的底部,所述固定架(41)的右侧固定安装有驱动电机(44),所述驱动电机(44)伸缩端的左侧贯穿至固定架(41)的顶部并固定连接有螺纹杆(42),所述螺纹块(45)螺纹套设于螺纹杆(42)的表面,所述固定架(41)内腔的前后两侧均横向固定连接有限位杆(43),所述限位杆(43)的表面滑动套设有限位块(46),所述限位块(46)固定焊接于集尘网箱(51)的底部。

3.根据权利要求1所述的一种可减少加工废屑的数控加工中心,其特征在于:所述集尘网箱(51)固定安装于螺纹块(45)的顶部,所述集尘网箱(51)顶部的中心处固定连接有加工座(52),所述集尘网箱(51)的内腔滑动贯穿设置有集尘框(53)。

4.根据权利要求3所述的一种可减少加工废屑的数控加工中心,其特征在于:所述集尘框(53)的正表面固定连接有把手,所述集尘网箱(51)左右两侧的前侧均固定焊接有安装板(54),所述安装板(54)的正表面通过阻尼转轴转动连接有转板(55)。

5.根据权利要求1所述的一种可减少加工废屑的数控加工中心,其特征在于:所述排屑组件(3)包括集屑箱(31),所述集屑箱(31)固定安装于数控加工中心主体(1)的顶部,所述集屑箱(31)左右两侧的顶部均通过转轴转动连接有密封门(34),所述集屑箱(31)的后侧连通有固定壳(32),所述固定壳(32)的内腔固定安装有负压风扇(38),所述集屑箱(31)内腔的后侧且位于负压风扇(38)的前侧贯穿固定镶嵌有过滤网板(33)。

6.根据权利要求1所述的一种可减少加工废屑的数控加工中心,其特征在于:所述集尘网箱(51)正表面的两侧均连通有弯管(35),所述弯管(35)的底部连通有伸缩软管(36),所述伸缩软管(36)的底部连通有吸尘罩(37)。
