专利号: 202321573082X
申请人: 江苏沃越建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

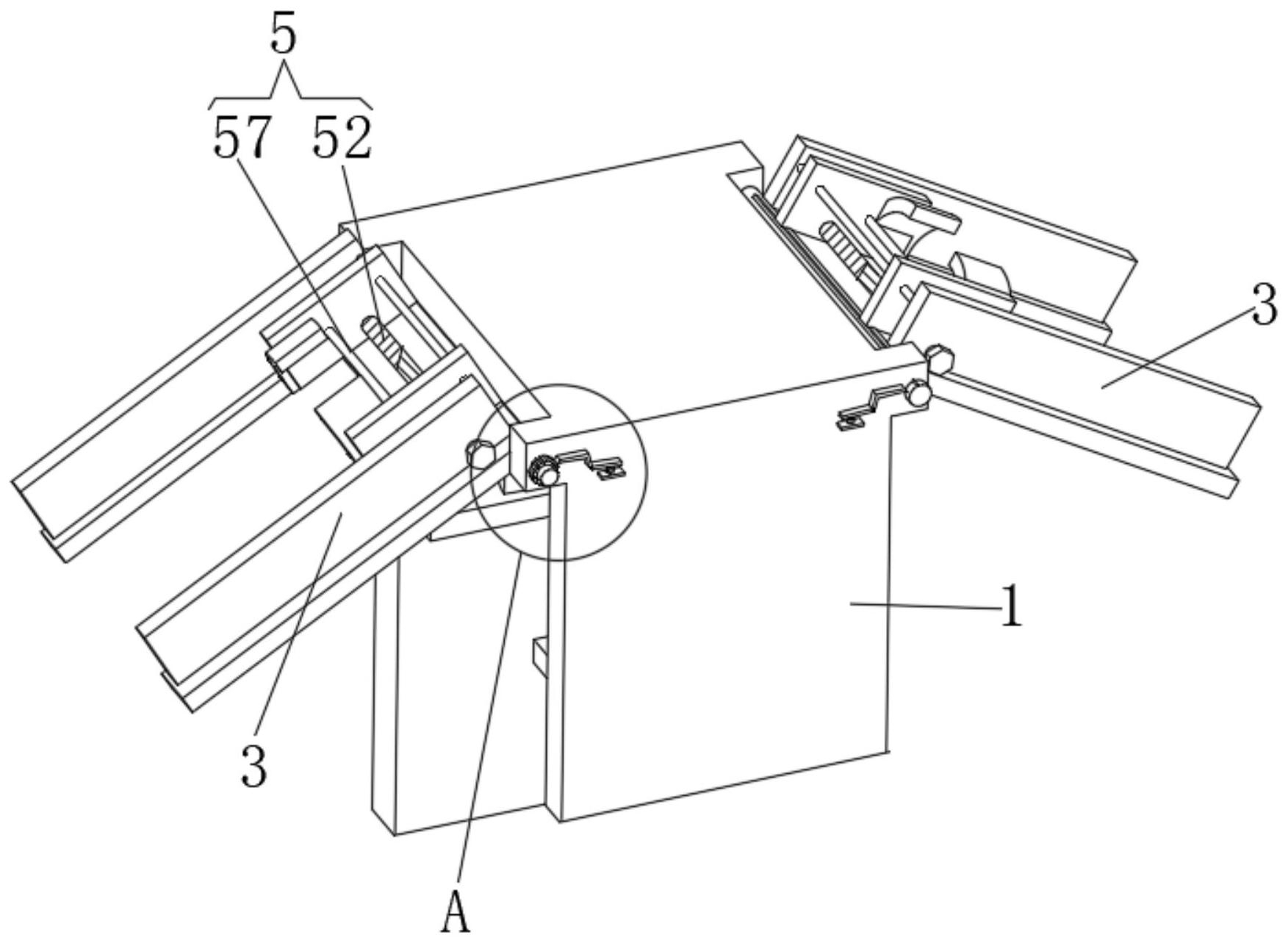

1.一种钢结构建筑用屋顶三向平台构件,其特征在于:包括下插接板(1)、嵌套组件(2)、侧连接组件(4)和夹持组件(5);

下插接板(1):前后两侧分别设有两个通孔;

侧连接组件(4):设置在下插接板(1)的左右两侧;

夹持组件(5):设置在下插接板(1)的前后两侧;

嵌套组件(2):包含弹簧一(21)、转轴一(22)、转轴二(23)、夹块(24)、连杆(25)、连接板(26)、底板(27)和转杆(28),所述下插接板(1)的下端前后两侧分别通过转轴二(23)转动连接有两个夹块(24),所述夹块(24)的前端上侧固定连接有连接板(26),所述下插接板(1)的左右两端分别固定连接有两个弹簧一(21),所述下插接板(1)的侧端固定连接有安装板,所述安装板的底端转动连接有转轴一(22),所述转轴一(22)的底端外周侧固定连接有连杆(25),所述连杆(25)的后端开设有圆槽,所述圆槽内部固定连接有弹簧一(21)的前端,所述连杆(25)的中部通过转柱活动连接有下插接板(1)的底端,所述连杆(25)的前端固定连接连接板(26)。

2.根据权利要求1所述的一种钢结构建筑用屋顶三向平台构件,其特征在于:所述侧连接组件(4)包含转轴三(41)、支架(42)和齿轮(43),所述下插接板(1)的左右两侧分别通过转轴三(41)活动连接有支架(42),所述转轴三(41)延伸至下插接板(1)的前侧固定连接有齿轮(43)。

3.根据权利要求2所述的一种钢结构建筑用屋顶三向平台构件,其特征在于:所述侧连接组件(4)还包含锁紧板(44)、弹簧二(45)和支撑板(46),所述下插接板(1)的前端左右两侧分别固定连接有两个支撑板(46),所述支撑板(46)的上端固定连接有弹簧二(45),所述弹簧二(45)的上端固定连接有锁紧板(44)的左侧,所述锁紧板(44)的中部通过转轴活动连接下插接板(1)的前端,所述锁紧板(44)的右端设有卡条,所述卡条与齿轮(43)相互啮合。

4.根据权利要求2所述的一种钢结构建筑用屋顶三向平台构件,其特征在于:所述支架(42)的上端左右两侧分别设有两个侧插接板(3),所述侧插接板(3)的侧端开设有螺孔,所述侧插接板(3)的上端左右两侧开设有安装孔。

5.根据权利要求4所述的一种钢结构建筑用屋顶三向平台构件,其特征在于:所述夹持组件(5)包含螺母(51)、螺纹杆(52)和滑杆(57),两个侧插接板(3)之间转动连接有螺纹杆(52),所述螺纹杆(52)的右端延伸至侧插接板(3)的右侧固定连接有螺母(51),两个侧插接板(3)之间位于螺纹杆(52)下侧固定连接有两个滑杆(57)。

6.根据权利要求5所述的一种钢结构建筑用屋顶三向平台构件,其特征在于:所述夹持组件(5)还包含夹板(53)、安装槽(54)、螺栓(55)和移动板(56),所述滑杆(57)的外周侧滑动连接有移动板(56),所述移动板(56)的中部螺孔螺纹连接螺纹杆(52),所述移动板(56)的左端通过螺栓(55)固定连接夹板(53),所述夹板(53)下侧设有安装槽(54)。
