专利号: 2023215758505
申请人: 湖北珞比冠碳纤维科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-08-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种碳纤维氧化炉清理机构,其特征在于,包括:

碳纤维氧化炉(1),所述碳纤维氧化炉(1)顶部固定设置有新风循环机(2),所述新风循环机(2)侧面固定设置有进风管(3),所述进风管(3)侧面接触有框架(8),所述框架(8)内固定设置有防尘网(9);

清理组件,所述清理组件设置在碳纤维氧化炉(1)和框架(8)上。

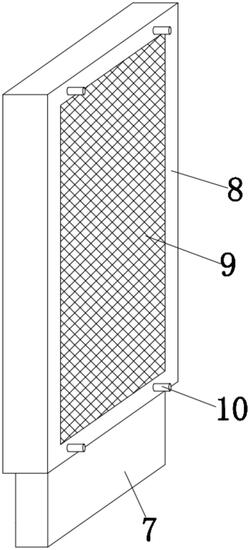

2.根据权利要求1所述的一种碳纤维氧化炉清理机构,其特征在于,所述清理组件包括移动板(5)、卡装块(7)、定位杆(10)和调节轴(12),所述碳纤维氧化炉(1)顶部开设有顶槽(13),所述移动板(5)滑动安装于顶槽(13)内,所述调节轴(12)转动安装在碳纤维氧化炉(1)上,所述调节轴(12)外侧开设有外螺纹,所述移动板(5)侧面开设有螺孔,所述外螺纹与螺孔螺纹连接,所述移动板(5)顶部开设有卡装槽(6),所述卡装块(7)与卡装槽(6)相卡装,所述卡装块(7)顶部与框架(8)固定连接,所述定位杆(10)固定安装于框架(8)的侧面,所述进风管(3)侧面开设有四个定位槽(11),所述定位杆(10)与定位槽(11)相卡装。

3.根据权利要求2所述的一种碳纤维氧化炉清理机构,其特征在于,所述顶槽(13)内固定设置有支撑杆(4),移动板(5)滑动套设于支撑杆(4)的外侧。

4.根据权利要求2所述的一种碳纤维氧化炉清理机构,其特征在于,所述移动板(5)顶部与框架(8)相接触。

5.根据权利要求2所述的一种碳纤维氧化炉清理机构,其特征在于,所述移动板(5)侧面与顶槽(13)侧壁相接触。

6.根据权利要求2所述的一种碳纤维氧化炉清理机构,其特征在于,所述顶槽(13)侧壁上安装有轴承,调节轴(12)与轴承内圈固定连接。

7.根据权利要求2所述的一种碳纤维氧化炉清理机构,其特征在于,所述调节轴(12)端部固定设置有控制钮。

8.根据权利要求7所述的一种碳纤维氧化炉清理机构,其特征在于,所述控制钮端部与碳纤维氧化炉(1)相接触。
