专利号: 2023215760740
申请人: 湖北珞比冠碳纤维科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-08-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种碳纤维管材自动切管装置,其特征在于,包括:

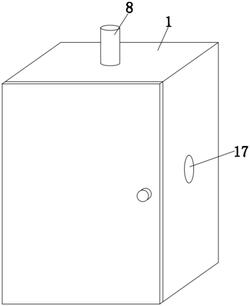

切管箱(1),所述切管箱(1)内固定设置有下支撑板(2)和上支撑板(4),所述下支撑板(2)顶部固定设置有两个弧形夹板一(3),所述上支撑板(4)顶部固定设置有两个同步液压缸(5),所述同步液压缸(5)的液压杆上固定设置有弧形夹板二(6),所述弧形夹板一(3)和弧形夹板二(6)之间紧密夹持有同一个碳纤维管材(7);

切管组件,所述切管组件设置在切管箱(1)和上支撑板(4)上,所述切管组件包括气缸(8)、安装架(9)、裁切刀(10)、竖板(11)、卡块(12)、安装块(13)、弹性擦拭块(14)、固定螺杆(15)和吸尘头(16),所述气缸(8)固定安装于切管箱(1)的顶部,所述气缸(8)输出端与安装架(9)固定连接,所述裁切刀(10)固定安装在安装架(9)上,所述竖板(11)固定安装于上支撑板(4)的底部,所述竖板(11)底部开设有卡槽,所述卡块(12)与卡槽相卡装,所述卡块(12)底部与安装块(13)固定连接,所述安装块(13)侧面与弹性擦拭块(14)固定连接,所述弹性擦拭块(14)与裁切刀(10)外侧相接触,所述固定螺杆(15)螺纹安装在竖板(11)上,所述卡块(12)侧面开设有螺槽,所述固定螺杆(15)与螺槽螺纹连接,所述吸尘头(16)固定安装于切管箱(1)后侧内壁上。

2.根据权利要求1所述的一种碳纤维管材自动切管装置,其特征在于,所述切管箱(1)两侧面均开设有侧孔(17)。

3.根据权利要求1所述的一种碳纤维管材自动切管装置,其特征在于,所述弧形夹板一(3)与弧形夹板二(6)的规格相同。

4.根据权利要求1所述的一种碳纤维管材自动切管装置,其特征在于,所述上支撑板(4)顶部开设有通孔,裁切刀(10)底部贯穿通孔。

5.根据权利要求1所述的一种碳纤维管材自动切管装置,其特征在于,所述裁切刀(10)位于碳纤维管材(7)的正上方。

6.根据权利要求1所述的一种碳纤维管材自动切管装置,其特征在于,两个弹性擦拭块(14)相互靠近的一侧相接触。

7.根据权利要求1所述的一种碳纤维管材自动切管装置,其特征在于,所述安装块(13)顶部与竖板(11)相接触。
