专利号: 2023215852672
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

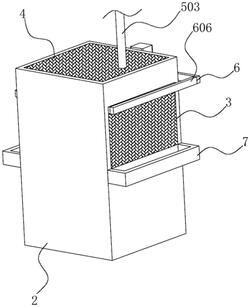

1.一种用于深基坑的给排水装置,包括深基坑本体(1),其特征在于:所述深基坑本体(1)的内部安装有集水壳(2),所述集水壳(2)两侧面的内部均安装有侧滤网(3),所述集水壳(2)上表面的内部安装有上滤网(4),所述深基坑本体(1)的内部设置有排水机构(5),所述集水壳(2)的外表面设置有清理机构(6)。

2.根据权利要求1所述的一种用于深基坑的给排水装置,其特征在于:所述排水机构(5)包括固定连接在集水壳(2)内部的第一U形支撑板(501),所述第一U形支撑板(501)的上表面安装有抽水泵(502)。

3.根据权利要求2所述的一种用于深基坑的给排水装置,其特征在于:所述抽水泵(502)的排水端安装有排水管(503),所述排水管(503)远离抽水泵(502)的一端贯穿上滤网(4)并延伸至上滤网(4)的外部。

4.根据权利要求1所述的一种用于深基坑的给排水装置,其特征在于:所述清理机构(6)固定连接在深基坑本体(1)外表面的第二U形支撑板(601),所述第二U形支撑板(601)的内部转动连接有往复丝杆(602),所述第二U形支撑板(601)的上表面安装有伺服电机(603),所述伺服电机(603)的输出端与往复丝杆(602)的顶端固定连接。

5.根据权利要求4所述的一种用于深基坑的给排水装置,其特征在于:所述往复丝杆(602)的外表面螺纹连接有螺纹板(604),所述螺纹板(604)的外表面与第二U形支撑板(601)的内壁滑动连接,所述螺纹板(604)的外表面固定连接有第一矩形板(605)。

6.根据权利要求5所述的一种用于深基坑的给排水装置,其特征在于:所述第一矩形板(605)的外表面固定连接有两个第二矩形板(606),两个所述第二矩形板(606)相互靠近的一面均安装有清洁毛刷(607)。

7.根据权利要求1所述的一种用于深基坑的给排水装置,其特征在于:所述集水壳(2)的两侧面均固定连接有收集框(7),两个所述收集框(7)分别位于两个侧滤网(3)的下方,两个所述收集框(7)的内部均开设有一组排水孔。
