专利号: 2023215917179
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

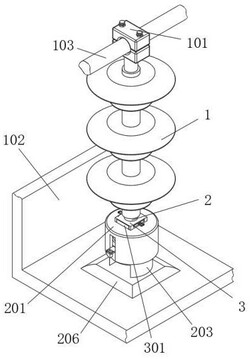

1.一种防风柱形绝缘子,包括防风柱形绝缘子体(1),其特征在于:所述防风柱形绝缘子体(1)上方设置有挂钩(101)和支柱(103),且防风柱形绝缘子体(1)下方设置有安装垂直面(102),所述挂钩(101)设置在支柱(103)上,且挂钩(101)的底端安装在防风柱形绝缘子体(1)的顶部,所述安装垂直面(102)与防风柱形绝缘子体(1)之间设置有安调组件;

所述安调组件包括底座(2),所述底座(2)安装在防风柱形绝缘子体(1)的底部,所述底座(2)的下方设置有底置框架(201),所述底座(2)与底置框架(201)之间设置有连接组件,所述底置框架(201)的内部开设有内活动槽(202),所述内活动槽(202)的内部活动安装有内调升筒(203),所述内调升筒(203)与内活动槽(202)之间设置有第一弹簧(204),且内调升筒(203)的底部延伸至内活动槽(202)的外部安装有挤压底板(206),且挤压底板(206)的另一端与安装垂直面(102)内端处于相互挤压的状态,所述挤压底板(206)与安装垂直面(102)之间设置有定位结构,所述内调升筒(203)外壁两侧的上方皆贯穿于底置框架(201)活动安装有第一手柄(205)。

2.根据权利要求1所述的一种防风柱形绝缘子,其特征在于:所述定位结构包括第一定位块(207),所述第一定位块(207)安装在挤压底板(206)底端的中部,所述安装垂直面(102)内端开设有定位槽(208),且第一定位块(207)的另一端插设在定位槽(208)的内部。

3.根据权利要求2所述的一种防风柱形绝缘子,其特征在于:所述第一定位块(207)与定位槽(208)之间设置有弹性凸头(209),所述弹性凸头(209)胶粘在第一定位块(207)的底部。

4.根据权利要求3所述的一种防风柱形绝缘子,其特征在于:所述弹性凸头(209)的材质为橡胶的材质设计,且弹性凸头(209)与定位槽(208)内壁处于相互挤压的状态。

5.根据权利要求1所述的一种防风柱形绝缘子,其特征在于:所述内调升筒(203)底部的两端皆胶粘有多组防滑凸层(210),且防滑凸层(210)的另一端与支柱(103)内表面处于相互贴合的状态。

6.根据权利要求1所述的一种防风柱形绝缘子,其特征在于:所述连接组件包括连接箍(3),所述连接箍(3)安装在底座(2)的底部,所述底置框架(201)的顶端安装有安插板(301),且安插板(301)的另一端插设在连接箍(3)的内部,所述安插板(301)内部的两端皆对称开设有插口(303),所述插口(303)的内部活动插设有相对应的插板(305),所述插板(305)的一端贯穿于连接箍(3)槽内活动安装有外端板(306),所述外端板(306)外壁安装有第二手柄(307),所述外端板(306)与连接箍(3)之间设置有相对应的第二弹簧(308),所述插口(303)内部胶粘有保护层(304)。

7.根据权利要求6所述的一种防风柱形绝缘子,其特征在于:所述连接箍(3)内壁的顶部安装有第二定位块(302),且第二定位块(302)的另一端卡设在安插板(301)上设置相对应的槽内。
