专利号: 2023215965929
申请人: 山东名伽精酿啤酒有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

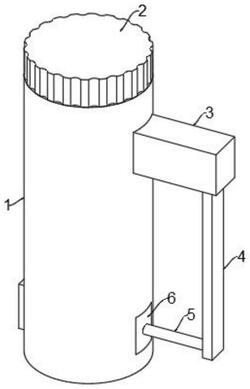

1.一种调味罐无菌定量加料装置,其特征在于:包括瓶体(1),所述瓶体(1)的顶端设置有与其可拆卸连接的瓶盖(2),所述瓶体(1)的内腔底部设置有限位槽(14),所述限位槽(14)内腔滑动连接有活动板(6),所述活动板(6)的上表面一端设置有容料槽(9),且所述瓶体(1)的内腔设置有用于将调料导入容料槽(9)中的导料结构,所述瓶体(1)的侧壁与活动板(6)之间设置有用于推动容料槽(9)移出限位槽(14)的回弹退料组件。

2.根据权利要求1所述的一种调味罐无菌定量加料装置,其特征在于:所述瓶盖(2)的底部设置有圆盘形的凸板(12),所述凸板(12)的侧壁设置有外螺纹(13),搜索时瓶体(1)的底端内壁设置有内螺纹(11),所述外螺纹(13)与内螺纹(11)螺纹连接。

3.根据权利要求1所述的一种调味罐无菌定量加料装置,其特征在于:所述瓶盖(2)的侧壁设置有防滑纹。

4.根据权利要求1所述的一种调味罐无菌定量加料装置,其特征在于:所述导料结构包括与瓶体(1)内腔底部相连通的漏斗槽(7),所述漏斗槽(7)的最低处设置有漏料孔(8),所述容料槽(9)位于漏料孔(8)的正下方。

5.根据权利要求1所述的一种调味罐无菌定量加料装置,其特征在于:所述活动板(6)的上表面与限位槽(14)的顶端内壁紧密接触,且所述活动板(6)的尺寸与限位槽(14)的尺寸相吻合。

6.根据权利要求1所述的一种调味罐无菌定量加料装置,其特征在于:所述回弹退料组件包括与瓶体(1)侧壁固定连接的外壳(3),所述外壳(3)的底部设置有底部开口的安装腔(15),所述安装腔(15)内腔中间部位沿其长度方向设置有滑杆(16),所述滑杆(16)上套设有与其滑动连接的手推杆(4),所述手推杆(4)的底部通过连杆(5)与活动板(6)的侧壁固定连接,且所述滑杆(16)上套设有弹簧(17),所述弹簧(17)的一端与安装腔(15)内壁连接、另一端与手推杆(4)侧壁固定连接。

7.根据权利要求6所述的一种调味罐无菌定量加料装置,其特征在于:所述手推杆(4)的顶端侧壁设置有滑孔(18),所述滑孔(18)与滑杆(16)滑动连接,且所述手推杆(4)的宽度与安装腔(15)的宽度相吻合,所述手推杆(4)与安装腔(15)滑动连接。

8.根据权利要求6所述的一种调味罐无菌定量加料装置,其特征在于:所述活动板(6)远离手推杆(4)一端设置有挡板(10),且所述挡板(10)与活动板(6)接触一侧设置有弧度,所述挡板(10)与瓶体(1)侧壁接触。
