专利号: 2023216422703
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

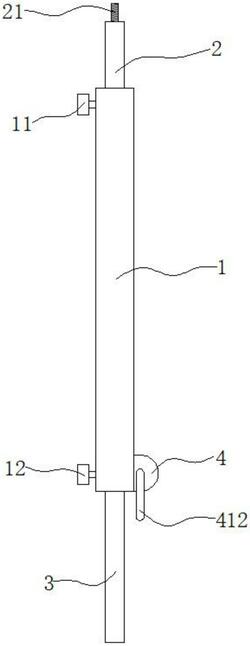

1.一种楼板厚度检测仪支杆,包括套筒(1)和上杆(2)和下杆(3),其特征在于:所述套筒(1)的内部上方开设有上插槽(13),上杆(2)可滑动的插置于上插槽(13)中;

所述套筒(1)的内部下方开设有下插槽(14),下杆(3)可滑动的插置于下插槽(14)中,下杆(3)的上方侧边均匀的设置有卡齿(31),位于卡齿(31)同侧的套筒(1)侧边设置有侧框(4);

所述侧框(4)与下插槽(14)的内部连通,且侧框(4)的内部可转动的安装有转齿(41),转齿(41)的齿牙(411)伸入至下插槽(14)中并与卡齿(31)啮合,侧框(4)的外侧安装有与转齿(41)传动连接的握柄(412)。

2.根据权利要求1所述的一种楼板厚度检测仪支杆,其特征在于:所述套筒(1)的侧边上方通过旋接的方式连接有上锁紧栓(11),上锁紧栓(11)贯穿至上插槽(13)内并抵触在上杆(2)的侧表面。

3.根据权利要求1所述的一种楼板厚度检测仪支杆,其特征在于:所述套筒(1)的侧边下方通过旋接的方式连接有下锁紧栓(12),下锁紧栓(12)贯穿至下插槽(14)内。

4.根据权利要求1所述的一种楼板厚度检测仪支杆,其特征在于:所述上杆(2)的顶部整体的连接有螺杆(21),螺杆(21)外圈设置有螺纹。

5.根据权利要求1所述的一种楼板厚度检测仪支杆,其特征在于:所述转齿(41)通过其中间位置的转轴配合轴承可转动的安装在侧框(4)内部,握柄(412)焊接固定在其转轴末端。
