专利号: 2023216448864
申请人: 云南壬洲建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

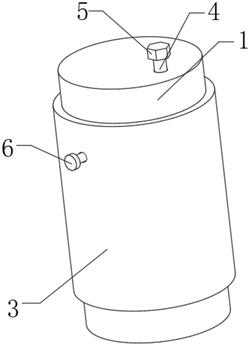

1.一种用于建筑绿色施工用低噪音冲击设备,包括盒体(1),其特征在于:所述盒体(1)的内腔设置有冲击机构(2),所述盒体(1)的表面固定安装有防滑垫(3);

所述冲击机构(2)包括冲击锥(201),所述冲击锥(201)滑动安装于盒体(1)的内腔,所述盒体(1)的内壁固定安装有固定杆(202),所述固定杆(202)的表面滑动安装有滑套(204),所述滑套(204)的顶部固定安装有第一弹簧(203),所述第一弹簧(203)的一端固定安装于盒体(1)的内壁,所述第一弹簧(203)套设于固定杆(202)的表面,所述滑套(204)固定安装于冲击锥(201)的表面,所述冲击锥(201)的一侧固定安装有传动板(205)。

2.根据权利要求1所述的一种用于建筑绿色施工用低噪音冲击设备,其特征在于:所述盒体(1)的内壁滑动安装有螺纹套(8),所述螺纹套(8)的一侧滑动安装有支撑板(9),所述支撑板(9)的顶部和底部均呈斜坡状设置,且支撑板(9)的顶部存在有与传动板(205)接触的平面,所述固定杆(202)的一端固定安装有与滑套(204)配合使用的定位块(13)。

3.根据权利要求2所述的一种用于建筑绿色施工用低噪音冲击设备,其特征在于:所述螺纹套(8)的一侧固定安装有滑块(11),所述盒体(1)的内壁开设有与滑块(11)配合使用的滑槽(12)。

4.根据权利要求2所述的一种用于建筑绿色施工用低噪音冲击设备,其特征在于:所述盒体(1)的内壁转动连接有螺纹杆(7),所述螺纹套(8)螺纹连接于螺纹杆(7)的表面,所述螺纹杆(7)的一端固定安装有转杆(4),所述转杆(4)的一端贯穿至盒体(1)的外侧并固定安装有旋钮(5)。

5.根据权利要求4所述的一种用于建筑绿色施工用低噪音冲击设备,其特征在于:所述盒体(1)的内壁固定安装有轴承(10),所述轴承(10)内圈的内壁固定安装于螺纹杆(7)的表面。

6.根据权利要求2所述的一种用于建筑绿色施工用低噪音冲击设备,其特征在于:所述螺纹套(8)的一侧开设有活动槽(17),所述活动槽(17)的内壁固定安装有滑杆(18),所述滑杆(18)的表面滑动安装有活动块(19),所述活动块(19)的一侧固定安装有第二弹簧(20),所述第二弹簧(20)的一端固定安装于活动槽(17)的内壁,所述第二弹簧(20)套设于滑杆(18)的表面,所述活动块(19)的一侧固定安装于支撑板(9)的一侧。

7.根据权利要求2所述的一种用于建筑绿色施工用低噪音冲击设备,其特征在于:所述盒体(1)的内壁固定安装有定位套(15),所述定位套(15)的内壁滑动安装有推杆(16),所述推杆(16)的一端贯穿至盒体(1)的外侧并固定安装有按钮(6),所述推杆(16)的表面固定安装有挡板(14),所述挡板(14)的数量为两个,所述定位套(15)设置于两个挡板(14)之间,所述推杆(16)与支撑板(9)配合使用。
