专利号: 2023216494788
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

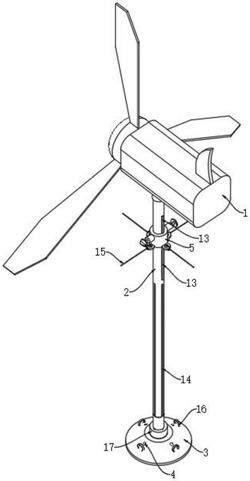

1.一种风能发电的抗震结构,包括风力发电机本体(1)和抬高立杆(2),所述抬高立杆(2)固定在风力发电机本体(1)的底部,其特征在于:所述抬高立杆(2)的下端固定有支撑底座(3),所述抬高立杆(2)的表面设置有调高机构,所述调高机构包括调高套环(5)、锁紧螺座(7)和锁紧旋钮(8),所述调高套环(5)套设在抬高立杆(2)的表面,所述调高套环(5)的侧面固定有锁紧螺座(7),所述锁紧螺座(7)的内部螺纹连接有锁紧旋钮(8),所述调高套环(5)侧面的下边缘处固定有固定耳(6),所述固定耳(6)的表面套设有抗震钢丝绳(15),所述抬高立杆(2)的表面位于调高套环(5)的下方设置有钢丝收纳机构,所述钢丝收纳机构包括收纳环(17)、防脱挂钩(16)和容纳凹槽(14),所述容纳凹槽(14)的开设在抬高立杆(2)的表面,所述防脱挂钩(16)固定在支撑底座(3)的上部,所述收纳环(17)套设在抬高立杆(2)的表面。

2.根据权利要求1所述的一种风能发电的抗震结构,其特征在于:所述调高套环(5)的内部开设有调节套口(10),所述调高套环(5)的内壁贯穿开设有调节滑槽(11),所述调高套环(5)的调节滑槽(11)内滑动连接有调节滑条(13),所述调节滑条(13)的一端固定在抬高立杆(2)的表面。

3.根据权利要求2所述的一种风能发电的抗震结构,其特征在于:所述调高套环(5)的内壁开设有限位卡槽(12),所述调高套环(5)的限位卡槽(12)与调节滑条(13)卡合匹配,所述限位卡槽(12)位于调节滑槽(11)的垂直方向分布。

4.根据权利要求3所述的一种风能发电的抗震结构,其特征在于:所述调高套环(5)的内壁开设有连通孔(9),所述调高套环(5)的连通孔(9)与锁紧螺座(7)相连通。

5.根据权利要求4所述的一种风能发电的抗震结构,其特征在于:所述支撑底座(3)的顶部嵌设固定有吸附磁块(19),所述抬高立杆(2)穿设在吸附磁块(19)的内部,所述收纳环(17)的内壁开设有穿入凹槽(18),所述收纳环(17)的底部磁性吸附在吸附磁块(19)的上端。

6.根据权利要求5所述的一种风能发电的抗震结构,其特征在于:所述支撑底座(3)的上表面开设有安装孔(4),所述抗震钢丝绳(15)与抬高立杆(2)的容纳凹槽(14)相匹配。
