专利号: 2023216601671
申请人: 张清华
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

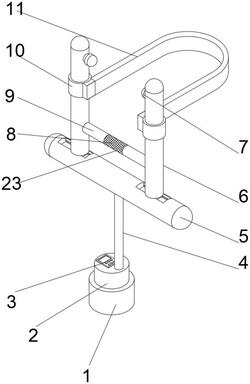

1.一种心血管疾病内科专用听诊器,包括连接座(5),其特征在于:所述连接座(5)的内部两侧均开设有第一滑槽(12),多个所述第一滑槽(12)的内部均滑动连接有第一滑块(13),两个所述第一滑块(13)的上端均固定连接有导音管(6),两个所述导音管(6)的外壁一侧均固定连接有套筒(9),两个所述套筒(9)的内部均套设有螺纹杆(20);

所述连接座(5)的内部设置有三通管(4),所述三通管(4)的下端固定连接有听诊头(17),所述听诊头(17)的上端固定连接有连接块(16),所述连接块(16)的上端固定连接有底座(2),所述底座(2)的外壁下端螺纹连接有保护罩(1),所述保护罩(1)的内壁下端设置有消毒灯(18),所述保护罩(1)的内壁下端靠近消毒灯(18)的一侧设置有加热板(19),所述底座(2)的上端设置有控制面板(3)。

2.根据权利要求1所述的一种心血管疾病内科专用听诊器,其特征在于:两个所述套筒(9)的内壁均开设有第二滑槽(21),两个所述螺纹杆(20)的一侧端面均固定连接有第二滑块(22),两个所述第二滑块(22)与第二滑槽(21)均滑动连接。

3.根据权利要求1所述的一种心血管疾病内科专用听诊器,其特征在于:所述三通管(4)的上端两侧均贯穿导音管(6)并在其管口固定连接有耳塞(7)。

4.根据权利要求1所述的一种心血管疾病内科专用听诊器,其特征在于:两个所述导音管(6)的外部中部两侧均套设有连接套(10),两个所述连接套(10)的外壁一侧固定连接有挂绳(11)。

5.根据权利要求1所述的一种心血管疾病内科专用听诊器,其特征在于:所述底座(2)的内部上端一侧设置有温度传感器(14)。

6.根据权利要求1所述的一种心血管疾病内科专用听诊器,其特征在于:所述连接块(16)的内部设置有蓄电池(15),所述蓄电池(15)和控制面板(3)、温度传感器(14)、加热板(19)、消毒灯(18)均电性连接。

7.根据权利要求4所述的一种心血管疾病内科专用听诊器,其特征在于:所述挂绳(11)采用天然棉材料制成。

8.根据权利要求1所述的一种心血管疾病内科专用听诊器,其特征在于:两个所述螺纹杆(20)的一侧端面固定连接有转把(8),所述转把(8)的外部设置有防滑纹(23)。
