专利号: 2023217060860
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

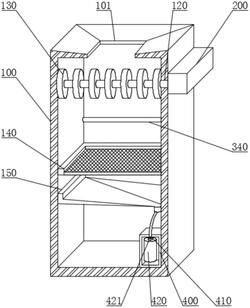

1.一种锂电池回收装置,包括回收仓(100),其特征在于,所述回收仓(100)内壁设置有能够将锂电池粉碎的粉碎装置,所述回收仓(100)内壁滑动安装有过滤板(140),所述过滤板(140)上端设置有用于将锂电池粉碎物固液分离压料装置,所述过滤板(140)下端设置有能够将锂电池粉碎物中的液体收集的收集装置,所述压料装置包括第二电机(300)和导向杆(340),所述第二电机(300)的输出轴固定连接有丝杆(310),所述丝杆(310)外壁滑动安装有滑块(320),所述滑块(320)数量有两个,另一个所述滑块(320)滑动安装在导向杆(340)外壁,两个所述滑块(320)相对一侧内壁均转动安装有第三旋转轴(322),所述导向杆(340)固定安装在回收仓(100)内壁,一个所述滑块(320)内壁固定安装有第三电机(321),所述第三电机(321)的输出轴固定连接第三旋转轴(322),所述第三旋转轴(322)数量有两个,两个所述第三旋转轴(322)相对一侧固定连接有伸缩杆(330),所述伸缩杆(330)右端固定安装有压板(350)。

2.根据权利要求1所述的一种锂电池回收装置,其特征在于,所述粉碎装置包括安装仓(200),所述安装仓(200)内部右端固定安装有第一电机(210),所述第一电机(210)的输出轴固定连接有第一旋转轴(120),所述第一旋转轴(120)外壁固定安装有第一齿轮(121)。

3.根据权利要求2所述的一种锂电池回收装置,其特征在于,所述第一齿轮(121)外壁传动连接有第二齿轮(111),所述第二齿轮(111)内壁固定安装有第二旋转轴(110),所述第二旋转轴(110)和第一旋转轴(120)外壁且位于回收仓(100)内部均固定安装有粉碎盘(130)。

4.根据权利要求3所述的一种锂电池回收装置,其特征在于,所述收集装置包括导流板(150)、安装柜(400)和储液瓶(420),所述导流板(150)内壁开设有出液口(151),所述安装柜(400)固定安装在回收仓(100)内壁右端,所述储液瓶(420)上端固定安装有安装块(421)。

5.根据权利要求4所述的一种锂电池回收装置,其特征在于,所述导流板(150)下端且位于出液口(151)下端固定安装有出液管(160),所述出液管(160)下端固定安装有安装柜(400),所述安装柜(400)内壁顶部固定安装有第二连接块(410)。

6.根据权利要求5所述的一种锂电池回收装置,其特征在于,所述安装块(421)螺纹安装在第二连接块(410)外壁,所述回收仓(100)外壁且位于安装柜(400)前端转动安装有柜门(170),所述柜门(170)前端固定安装有第二把手(171)。

7.根据权利要求6所述的一种锂电池回收装置,其特征在于,所述回收仓(100)上端开设有投料口(101)。
