专利号: 2023217202471
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

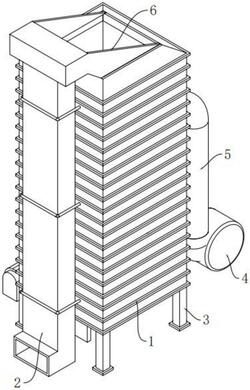

1.一种生物有机肥料高效烘干装置,其特征在于,包括烘干箱壳(1),所述烘干箱壳(1)的顶端设有进料口(6),所述进料口(6)的底端与烘干箱壳(1)的顶端相连通,所述烘干箱壳(1)一侧的外壁上通过三组置件架(7)设有通风管道(2),所述通风管道(2)的顶端与进料口(6)的底端相连通,所述烘干箱壳(1)内部的一端设有上烘干机体(12),所述上烘干机体(12)的底端固定有中烘干机体(16),所述中烘干机体(16)的底端设有下烘干机体(19),所述下烘干机体(19)底端的两侧皆设有立柱(22),所述立柱(22)的底端与烘干箱壳(1)的底部固定连接,所述烘干箱壳(1)底端的拐角位置处皆设有支腿(3),所述烘干箱壳(1)远离通风管道(2)的一侧设有抽风机(4),所述抽风机(4)的一端设有注气管道(5),所述注气管道(5)远离抽风机(4)的一端设有送气罩(15),所述送气罩(15)远离注气管道(5)的一端与烘干箱壳(1)的外壁相连通。

2.根据权利要求1所述的一种生物有机肥料高效烘干装置,其特征在于:所述烘干箱壳(1)的下方设有两组辊筒件(23),所述辊筒件(23)之间的外壁上缠绕有传送带(11),所述辊筒件(23)的两端分别活动连接有第一脚座(9)与第二脚座(10)。

3.根据权利要求1所述的一种生物有机肥料高效烘干装置,其特征在于:所述抽风机(4)一侧的外壁上设有进气管(8),所述进气管(8)内部的一侧安装有滤尘网组件(24)。

4.根据权利要求1所述的一种生物有机肥料高效烘干装置,其特征在于:所述上烘干机体(12)内部的一端安装有大孔径网板(13),所述大孔径网板(13)下方的上烘干机体(12)两侧内壁上皆设有第一导向板(14)。

5.根据权利要求1所述的一种生物有机肥料高效烘干装置,其特征在于:所述中烘干机体(16)的内部设有等间距的阻隔座(17),所述阻隔座(17)上方的中烘干机体(16)一侧内壁上皆设有流通孔(18)。

6.根据权利要求1所述的一种生物有机肥料高效烘干装置,其特征在于:所述下烘干机体(19)两侧的内壁上皆设有第二导向板(20),所述下烘干机体(19)底部的中心位置处设有排料口(21)。
