专利号: 2023217218658
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

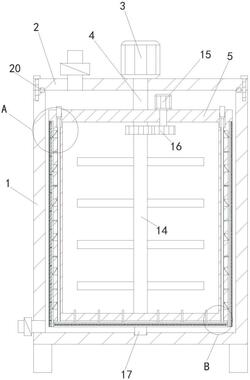

1.一种便于清洁的反应釜,其特征在于,包括:

釜体(1):

出水管,所述出水管连通在釜体(1)上;

清洁机构,所述清洁机构设置在釜体(1)内,用于对釜体(1)的内壁进行清洁,便于人们进行使用更换,所述清洁机构包括盖板(2),所述盖板(2)可拆卸连接在釜体(1)上,所述盖板(2)上安装有电机一(3),所述电机一(3)的输出端贯穿盖板(2)并固定连接有转轴(4),所述转轴(4)上固定连接有支撑架(5),所述支撑架(5)上开设有放置槽一、两个腔室和两个放置槽二,所述腔室内贯穿安装有电动缸(6),所述腔室内开设有开孔,两个所述开孔均与放置槽一相连通,所述电动缸(6)的输出端固定连接有固定杆(7),所述固定杆(7)滑动连接在开孔内,两个所述固定杆(7)上固定连接有清理板一(8),所述放置槽二与开孔之间开设有多个开口(9),所述固定杆(7)上转动连接有多个顶杆(10),所述放置槽二内设置有清理板二(11),多个所述顶杆(10)的另一端均与清理板二(11)转动连接,所述放置槽二内开设有多个稳定槽,所述稳定槽内滑动连接有稳定杆(12),多个所述稳定杆(12)均固定连接在清理板二(11)上,所述清理板二(11)和清理板一(8)上均可拆卸连接有毛刷板(13),所述盖板(2)上连通有进水管。

2.根据权利要求1所述的一种便于清洁的反应釜,其特征在于:所述支撑架(5)内转动连接有搅拌轴(14),所述搅拌轴(14)上固定连接有多个搅拌杆,所述支撑架(5)上安装有电机二(15),所述电机二(15)的输出端贯穿支撑架(5)并固定套设有齿轮一(16),所述搅拌轴(14)上固定套设有齿轮二,所述齿轮一(16)与齿轮二相啮合。

3.根据权利要求2所述的一种便于清洁的反应釜,其特征在于:所述支撑架(5)的底端固定连接有两个弧形块(17),所述釜体(1)的内底壁上开设有定位槽(18),两个所述弧形块(17)均位于定位槽(18)内。

4.根据权利要求3所述的一种便于清洁的反应釜,其特征在于:所述清理板一(8)上固定连接有多个定位杆(19),多个所述定位杆(19)均贯穿支撑架(5)。

5.根据权利要求4所述的一种便于清洁的反应釜,其特征在于:所述盖板(2)和釜体(1)之间设置有密封垫(20)。
