专利号: 202321732251X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

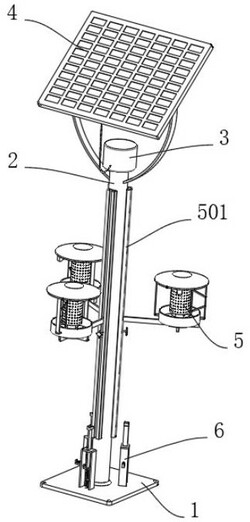

1.一种农林业病虫害监测设备,其特征在于:包括底座(1)和监测探头(7);所述底座(1)的上表面焊接有立柱(2),所述立柱(2)的上端固定安装有蓄电池(3),所述立柱(2)的圆弧面固定连接有光伏板(4),所述光伏板(4)与蓄电池(3)电性连接,所述立柱(2)的圆弧面设有调节结构(5),所述调节结构(5)包括三个导向框(501),所述导向框(501)与立柱(2)固定连接,所述导向框(501)的内壁滑动连接有支架(502),所述支架(502)的表面固定连接有承接盒(503),所述承接盒(503)的内壁可拆卸安装有引诱棒(504),所述承接盒(503)的外壁可拆卸安装有两个L形板(505),所述L形板(505)的上端固定连接有挡雨板(506),所述挡雨板(506)的下表面固定连接有电机(507),所述电机(507)的输出端固定连接有绝缘板(508),所述绝缘板(508)的表面固定连接有电击罩(509),所述电击罩(509)与蓄电池(3)电性连接,所述引诱棒(504)位于电击罩(509)内,所述支架(502)的表面螺纹插设有螺杆(514),所述螺杆(514)穿过支架(502)抵在导向框(501)的内壁,所述监测探头(7)固定安装在挡雨板(506)的下表面。

2.根据权利要求1所述的一种农林业病虫害监测设备,其特征在于:所述电击罩(509)的上端固定连接有若干个扰流板(510)。

3.根据权利要求1所述的一种农林业病虫害监测设备,其特征在于:所述L形板(505)长臂的表面固定连接有两个斜板(511),所述斜板(511)的表面固定连接有刮板(512),所述刮板(512)与电击罩(509)滑动连接。

4.根据权利要求1所述的一种农林业病虫害监测设备,其特征在于:所述承接盒(503)的内壁底部开设有若干个排水孔(513)。

5.根据权利要求4所述的一种农林业病虫害监测设备,其特征在于:所述底座(1)的上表面设有三个缓冲结构(6),所述缓冲结构(6)包括U形板(61),所述U形板(61)与底座(1)固定连接,所述U形板(61)内滑动贯穿有滑板(62),所述滑板(62)的下表面固定连接有第一弹簧(63),所述第一弹簧(63)的下端与底座(1)固定连接。

6.根据权利要求5所述的一种农林业病虫害监测设备,其特征在于:所述滑板(62)的上端固定连接有弹性垫(67),所述弹性垫(67)为橡胶垫。

7.根据权利要求5所述的一种农林业病虫害监测设备,其特征在于:所述U形板(61)的侧壁滑动贯穿有插板(65),所述滑板(62)相对于插板(65)的位置固定连接有齿条(64),所述齿条(64)与插板(65)卡合连接,所述插板(65)的表面固定连接有第二弹簧(66),所述第二弹簧(66)的另一端与U形板(61)固定连接。
