专利号: 2023217325984
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

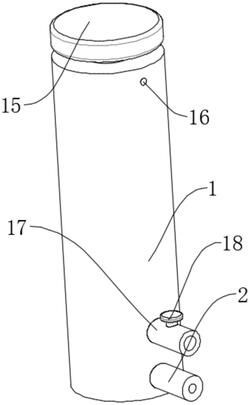

1.一种液压缸锁紧机构,包括缸体(1),其特征在于:所述缸体(1)的外壁连接有进液管(2),所述进液管(2)的内部固定安装有单向阀(3),所述缸体(1)的内部设置有弧形叶片(4),所述弧形叶片(4)的外壁固定连接有转筒(5),所述转筒(5)转动连接在缸体(1)的内壁,所述弧形叶片(4)的内部插接有伸缩件(6),所述伸缩件(6)滑动连接在转筒(5)的外壁,所述伸缩件(6)的内部铰接有盖板(7),所述伸缩件(6)的顶部设置有压板(8),所述压板(8)滑动连接在缸体(1)的内壁,所述压板(8)的顶部固定安装有压力弹簧(9),所述压力弹簧(9)远离压板(8)的一端固定安装有压件(10),所述压件(10)固定安装在缸体(1)的内壁,所述压件(10)的内部开设有排液孔(11),所述转筒(5)的内部固定安装有伸缩杆(12),所述伸缩杆(12)远离转筒(5)的一端固定连接有活塞(13)。

2.根据权利要求1所述的一种液压缸锁紧机构,其特征在于:所述缸体(1)的内壁开设有螺纹槽(14),所述活塞(13)通过螺纹连接在螺纹槽(14)的内部。

3.根据权利要求2所述的一种液压缸锁紧机构,其特征在于:所述活塞(13)的内部转动连接有液压杆(15),所述液压杆(15)滑动连接在缸体(1)的内部,所述缸体(1)的外壁开设有排气孔(16)。

4.根据权利要求3所述的一种液压缸锁紧机构,其特征在于:所述缸体(1)的外壁固定连接有排液管(17),所述排液管(17)的内部固定安装有阀门(18)。

5.根据权利要求4所述的一种液压缸锁紧机构,其特征在于:所述缸体(1)的内部固定安装有导向管(19),所述导向管(19)的内部转动连接有扇叶(20)。

6.根据权利要求5所述的一种液压缸锁紧机构,其特征在于:所述扇叶(20)的外壁固定连接有第一齿轮(21),所述第一齿轮(21)转动连接在压件(10)的顶部。

7.根据权利要求6所述的一种液压缸锁紧机构,其特征在于:所述第一齿轮(21)的外壁啮合有第二齿轮(22),所述第二齿轮(22)固定安装在伸缩杆(12)的外壁。
