专利号: 2023217351828
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

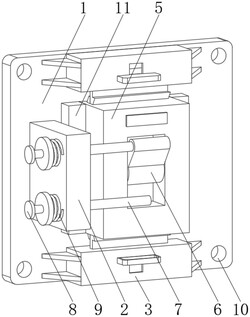

1.一种防误碰配电开关,包括安装板(1),其特征在于:所述安装板(1)的左侧固定连接有定位壳(2),所述安装板(1)前侧的顶部和底部均固定连接有限位机构(3),所述限位机构(3)包括限位壳(301),所述限位壳(301)的后侧与安装板(1)的前侧固定连接,所述限位壳(301)内腔的两侧均开设有滑槽(302),所述限位壳(301)内腔的两侧之间活动连接有限位板(303),所述限位板(303)的底部固定连接有卡块(304),所述卡块(304)的后侧活动连接有调节块(4),两个调节块(4)相对的一侧之间固定连接有开关本体(5),所述开关本体(5)的后侧与安装板(1)的前侧接触,所述开关本体(5)的前侧设置有夜光标签,所述开关本体(5)的内腔设置有开关拨件(6),所述开关拨件(6)的内腔活动连接有限位杆(7),所述限位杆(7)的左侧贯穿至定位壳(2)的右侧并固定连接有拉杆(8),所述拉杆(8)的左侧固定连接有拉簧(9),所述拉簧(9)的右侧与定位壳(2)的左侧固定连接。

2.如权利要求1所述的一种防误碰配电开关,其特征在于:所述限位板(303)顶部的两侧均固定连接有弹簧(305),所述弹簧(305)的顶部与限位壳(301)的内壁固定连接,所述限位板(303)的前侧固定连接有拨块(306)。

3.如权利要求1所述的一种防误碰配电开关,其特征在于:所述限位壳(301)的两侧均固定连接有加固块(307),所述加固块(307)的后侧与安装板(1)的前侧固定连接。

4.如权利要求1所述的一种防误碰配电开关,其特征在于:所述限位板(303)的两侧均固定连接有滑块(308),所述滑块(308)远离限位板(303)的一侧与滑槽(302)的内壁活动连接。

5.如权利要求1所述的一种防误碰配电开关,其特征在于:所述安装板(1)的前侧开设有安装孔(10),所述安装孔(10)的数量为四个。

6.如权利要求1所述的一种防误碰配电开关,其特征在于:所述安装板(1)前侧的两侧均固定连接有定位块(11),两个定位块(11)相对的一侧均与开关本体(5)的表面接触。

7.如权利要求1所述的一种防误碰配电开关,其特征在于:所述限位杆(7)的表面套设有限位套(12),所述限位套(12)的表面与定位壳(2)的内壁活动连接。
