专利号: 2023217383161
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

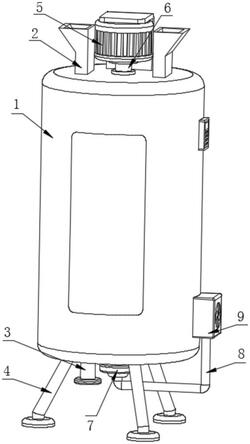

1.一种用于农副产品的烘干装置,包括烘干箱(1)、料斗(2)和出料管(3),其特征在于:

所述烘干箱(1)与料斗(2)的底端连通,所述烘干箱(1)与出料管(3)的顶端连通,所述烘干箱(1)上连接有驱动组件(5),所述驱动组件(5)的输出轴连接有转动装置(6),所述转动装置(6)贯穿且转动设在烘干箱(1)内,所述转动装置(6)外设有旋转翻动装置(13),所述烘干箱(1)内开设有放置腔(10)和导向支撑槽(11),所述旋转翻动装置(13)设在导向支撑槽(11)内,所述放置腔(10)内设有加热管(12),所述旋转翻动装置(13)包括旋转挡环(131),所述旋转挡环(131)转动设在导向支撑槽(11)内,所述旋转挡环(131)的一侧贯穿设有第三轴承(132),所述第三轴承(132)内套设有连接轴(133),所述连接轴(133)外连接有若干个旋转排气管(134),所述旋转排气管(134)位于烘干箱(1)内。

2.根据权利要求1所述的一种用于农副产品的烘干装置,其特征在于:所述烘干箱(1)下设有支撑脚(4),所述连接轴(133)外套设有第四轴承(135),所述第四轴承(135)设在转动装置(6)外,所述连接轴(133)位于导向支撑槽(11)内的一端连接有齿轮(136)。

3.根据权利要求2所述的一种用于农副产品的烘干装置,其特征在于:所述齿轮(136)与齿圈(137)啮合,所述齿圈(137)连接在导向支撑槽(11)内,所述连接轴(133)为中空设置,所述连接轴(133)与旋转排气管(134)连通。

4.根据权利要求1所述的一种用于农副产品的烘干装置,其特征在于:所述转动装置(6)的底端连接有旋转接头(7),所述旋转接头(7)下连接有连接管(8),所述连接管(8)的另一端设有气泵(9),所述气泵(9)设在烘干箱(1)外。

5.根据权利要求4所述的一种用于农副产品的烘干装置,其特征在于:所述转动装置(6)包括第一轴承(61)和第二轴承(62),所述第一轴承(61)和第二轴承(62)分别贯穿设在烘干箱(1)上下两侧,所述第一轴承(61)和第二轴承(62)内套设有同一旋转轴(63),所述旋转轴(63)的顶端与驱动组件(5)连接。

6.根据权利要求5所述的一种用于农副产品的烘干装置,其特征在于:所述旋转轴(63)为中空设置,所述旋转轴(63)的底端与旋转接头(7)连通,所述旋转轴(63)外连接有延伸杆(64),所述旋转轴(63)与连接轴(133)连通。
