专利号: 2023217636324
申请人: 南昌洵姜自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

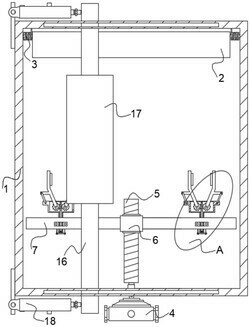

1.一种纺织熨烫装置,包括机体(1),其特征在于,所述机体(1)顶端位置上活动安装有张合板(2),所述机体(1)底部固定安装有驱动电机(4),且驱动电机(4)输出端固定连接有丝杆(5),所述丝杆(5)上配套安装有螺母(6),所述螺母(6)上一体成型有升降板(7),所述升降板(7)两端分别开设有孔道(8),且孔道(8)中设置有夹具(9),所述夹具(9)下端固定安装有微型电机(10),所述微型电机(10)输出端固定连接有蜗杆(11),所述夹具(9)中设置有两个转轴(13),所述转轴(13)上设置有蜗轮(12),且两个转轴(13)分别固定连接有夹板(14);

所述机体(1)外一体成型有支架,且支架上固定安装有气缸(18),所述机体(1)中设置有与气缸(18)连接的移动杆(16),且移动杆(16)中固定安装有熨烫板(17)。

2.根据权利要求1所述的一种纺织熨烫装置,其特征在于,所述机体(1)上转动安装有与张合板(2)固定连接的销栓,且销栓上固定套设有与机体(1)相抵的扭簧(3)。

3.根据权利要求1所述的一种纺织熨烫装置,其特征在于,所述孔道(8)数量为两个,且两个孔道(8)中固定安装有轴承,所述夹具(9)通过轴承转动连接于升降板(7)上,所述蜗杆(11)上端与夹具(9)固定连接。

4.根据权利要求1所述的一种纺织熨烫装置,其特征在于,所述蜗轮(12)数量为两个,所述蜗轮(12)键连接于转轴(13)上,且两个蜗轮(12)分别与蜗杆(11)啮合连接,两个所述转轴(13)转动安装于夹具(9)中,且两个转轴(13)延伸至夹具(9)外。

5.根据权利要求1所述的一种纺织熨烫装置,其特征在于,所述夹板(14)一体成型有支杆,且支杆与夹具(9)之间销轴连接有限位杆(15),且夹板(14)的数量为两个。

6.根据权利要求1所述的一种纺织熨烫装置,其特征在于,所述机体(1)两端开设有滑槽,且移动杆(16)两端滑动套设于机体(1)两端内的滑槽中。
