专利号: 2023217806679
申请人: 武汉博胜铭洋工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

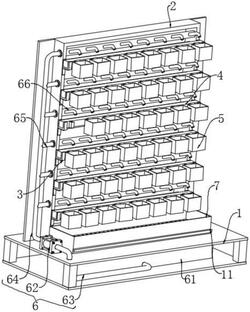

1.一种环保景观绿化墙体,包括承重架(1),其特征在于,所述承重架(1)还包括支撑框(2),所述支撑框(2)固定于所述承重架(1)顶端侧壁,所述支撑框(2)一侧侧壁固定有多个呈对称分布的承载框(3),所述承载框(3)一侧侧壁放置有连接板(4),所述连接板(4)一侧侧壁设置有多个呈等距分布的种植框(5),所述承重架(1)一侧设置有与所述种植框(5)相适配的喷淋组件(6),所述喷淋组件(6)包括水箱(61),所述水箱(61)固定于所述承重架(1)内侧侧壁,所述承重架(1)顶端侧壁固定有水泵(62),所述水泵(62)的输入端固定有抽取管(63),所述抽取管(63)与所述水箱(61)内部相连通设置,所述水泵(62)的输出端固定有连通管(64);

管道(65),所述管道(65)设置有多个,多个所述管道(65)呈等距分布固定于所述支撑框(2)内侧侧壁,所述管道(65)位于所述连接板(4)正上方,所述管道(65)一侧固定有多个呈等距分布的喷淋管(66),所述喷淋管(66)位于所述种植框(5)正上方,所述连通管(64)与所述管道(65)之间相连通设置。

2.根据权利要求1所述的一种环保景观绿化墙体,其特征在于:所述承重架(1)顶端侧壁固定有收集箱(7),所述收集箱(7)位于所述承载框(3)一侧,所述收集箱(7)与所述水箱(61)之间固定有相连通的加注管(8)。

3.根据权利要求2所述的一种环保景观绿化墙体,其特征在于:所述收集箱(7)内侧侧壁开设有通槽(9),所述通槽(9)一侧侧壁滑动连接有过滤板(10),所述过滤板(10)一侧侧壁固定有限制板(11),所述限制板(11)的宽度值大于所述通槽(9)的开设宽度值。

4.根据权利要求3所述的一种环保景观绿化墙体,其特征在于:所述连接板(4)一侧侧壁固定有多个呈等距分布的限制框(12),所述种植框(5)一侧侧壁固定有限位板(13),所述限位板(13)与所述限制框(12)内部卡合。

5.根据权利要求4所述的一种环保景观绿化墙体,其特征在于:所述承载框(3)底端侧壁固定有加强筋(14),所述加强筋(14)远离所述承载框(3)的一侧侧壁与所述支撑框(2)一侧侧壁固定。
