专利号: 2023217826973
申请人: 谢文俊
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-05-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

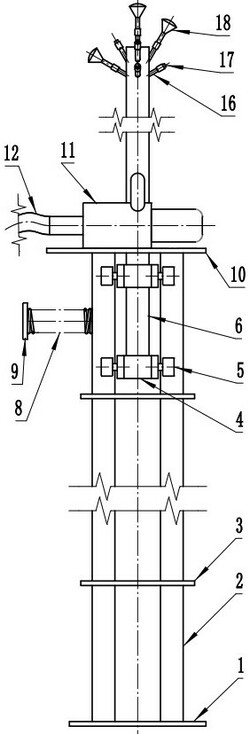

1.一种城市高空喷水除雾霾装置,其特征在于:包括底座(1)、槽钢柱(2)、加强圈(3)、滑动架(4)、导轮(5)、立柱管(6)、拴绳耳(7)、弹簧(8)、连接板(9)、小平台(10)、高压泵(11)、供水管(12)、快速接头(13)、绞车(14)、钢丝绳(15)、小接管(16)、丝堵(17)、喷嘴(18);

其中,所述底座(1)安装在高层建筑物旁边的地面基础上;所述槽钢柱(2)为多个槽钢连接而成的两条平行立柱,作为所述立柱管(6)升降的导轨;所述槽钢柱(2)底部竖直焊接在所述底座(1)上,顶部安装所述小平台(10),高度达到旁边高层建筑物的顶部供水管线位置;

所述滑动架(4)为H形状,中心开孔连接所述立柱管(6);所述滑动架(4)左右两侧安装所述导轮(5),顶在所述槽钢柱(2)内侧;所述滑动架(4)四角安装所述导轮(5),夹在所述槽钢柱(2)两边;所述滑动架(4)为两个,间距1米焊接在所述立柱管(6)的下部,并位于所述槽钢柱(2)中间,作为所述立柱管(6)升降的滑轨支架;

所述绞车(14)为带有刹车机构的电动绞车,安装在所述小平台(10)上面一侧,用于所述立柱管(6)的升降;所述拴绳耳(7)焊接在上面的所述滑动架(4)上;所述钢丝绳(15)一端拴系在所述拴绳耳(7)上,另一端连接在所述绞车(14)上;

所述高压泵(11)安装所述小平台(10)上面另一侧,进口通过所述供水管(12)连接到建筑物的供水管线上,出口通过所述快速接头(13)连通到所述立柱管(6)上;

所述立柱管(6)为长管柱,长度略长于所述槽钢柱(2);所述立柱管(6)下端封闭连接在所述滑动架(4)上,上端封闭并连通九个所述小接管(16)。

2.根据权利要求1所述的一种城市高空喷水除雾霾装置,其特征在于:

所述小接管(16)为九个配有接箍的小细管,其中一个连通在所述立柱管(6)上端正中,另外八个分两组与竖直方向成30°和60°夹角,分别连通在所述立柱管(6)上端侧面;所述丝堵(17)用于选择性地临时封堵部分所述小接管(16);

所述喷嘴(18)末端为锥形,以散布较大区域面积;所述喷嘴(18)选择性地连接到部分所述小接管(16)上,对需要区域进行喷水降雨。

3.根据权利要求1所述的一种城市高空喷水除雾霾装置,其特征在于:

所述弹簧(8)焊接在所述槽钢柱(2)上部的建筑物一侧;所述弹簧(8)外侧焊接所述连接板(9);所述连接板(9)与旁边建筑物侧面连接。

4.根据权利要求1所述的一种城市高空喷水除雾霾装置,其特征在于:

所述加强圈(3)为类环形板,焊接在所述槽钢柱(2)外侧,按照5米高度间隔布置,加强所述槽钢柱(2)的抗失稳强度。
