专利号: 2023217838951
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

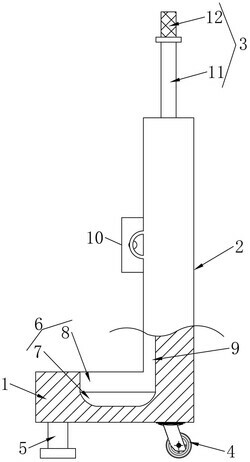

1.一种储气钢瓶转运推车,其特征在于:该转运推车包括底板(1)、辅助板(2);所述底板(1)左右分布,所述辅助板(2)垂直底板(1)设置且保持向上延伸分布,所述辅助板(2)顶端还设有把手(3);所述底板(1)下端右侧通过支架设置有万向轮(4),左侧设有支撑腿(5),且保持初始固定状态下,底板(1)处于水平;在所述底板(1)中心处设有卡槽(6),所述卡槽(6)适配储气钢瓶外形结构,且所述卡槽(6)包括设置在底部的弧面槽(7)以及设置在弧面槽(7)上方的柱形槽(8),且二者保持1:1的设置高度;在所述辅助板(2)上还设有沿轴向分布的辅助槽(9),所述辅助槽(9)的横截面为弧形,且保持气瓶转运状态下,气瓶与辅助槽(9)适配贴合,在所述辅助板(2)上还设有固紧件(10),以使气瓶保持固定。

2.如权利要求1所述的一种储气钢瓶转运推车,其特征在于:所述把手(3)包括把杆(11)和把套(12),所述把杆(11)一端与辅助板(2)保持螺纹连接固定、另一端设置所述把套(12),所述把套(12)采用橡胶材质制成。

3.如权利要求2所述的一种储气钢瓶转运推车,其特征在于:所述把杆(11)采用电动液压伸缩杆;所述把杆(11)、把套(12)为匹配安装且对称分布的两组。

4.如权利要求1所述的一种储气钢瓶转运推车,其特征在于:所述卡槽(6)、辅助槽(9)内壁均粘结有缓冲海绵垫(13)。

5.如权利要求1所述的一种储气钢瓶转运推车,其特征在于:所述固紧件(10)包括安装座(14)、转轴(15)、转盘(16)、涡卷弹簧(17)和固紧带(18);所述安装座(14)设置于辅助板(2)一侧,且内部为中空结构;所述转轴(15)可转动地设置于安装座(14)内;所述转盘(16)套设安装于转轴(15);所述涡卷弹簧(17)一端与安装座(14)连接、另一端与转轴(15)连接;

所述固紧带(18)缠绕在转盘(16)上,且一端伸出安装座(14)通过连接件(19)与辅助板(2)另一侧连接固定,以使对固紧带(18)对气瓶进行压紧。

6.如权利要求5所述的一种储气钢瓶转运推车,其特征在于:所述连接件(19)包括卡勾(20)和扣环(21);所述扣环(21)设置于辅助板(2)且远离安装座(14)的一侧,所述卡勾(20)设置于固紧带(18),卡勾(20)与扣环(21)匹配安装。

7.如权利要求6所述的一种储气钢瓶转运推车,其特征在于:所述连接件(19)为均匀分布的至少一组。
