专利号: 2023217852554
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种湖泊水体DGT测试装置,其特征在于,包括:

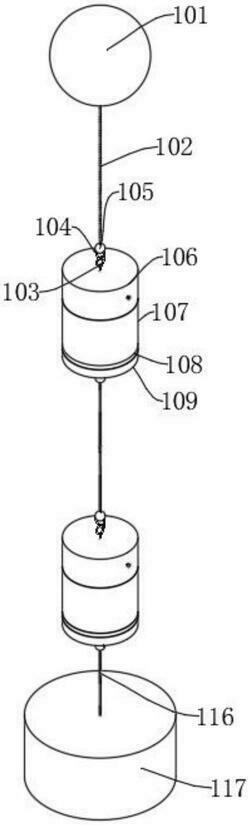

主体单元(100),其包括连接盖(106),所述连接盖(106)下表面通过螺纹固定连接有采样桶(107),所述采样桶(107)下表面固定连接有伸缩带(108),所述伸缩带(108)下表面固定连接有底板(109),所述连接盖(106)上表面或底板(109)下表面均固定连接有第一卡环(103),所述第一卡环(103)内表面远离连接盖(106)一侧滑动连接有第一连接绳(102),所述第一连接绳(102)右侧外表面固定连接有第一螺杆(104),所述第一螺杆(104)外表面通过螺纹连接有与第一连接绳(102)之间滑动连接的第一松紧球(105),所述第一连接绳(102)远离第一螺杆(104)的一端固定连接有浮球(101),最下侧所述第一卡环(103)内表面滑动连接有第二螺杆(118),所述第二螺杆(118)右侧外表面通过螺纹连接有第二松紧球(119),所述第二螺杆(118)上表面连接有与第二松紧球(119)之间滑动连接的第二连接绳(116),所述第二连接绳(116)下表面固定连接有重物(117);

测试单元(200),其包括设置于所述连接盖(106)内表面的固定架(201),所述固定架(201)内表面滑动连接有多个限位杆(204),六个所述第一螺杆(104)下表面之间固定连接有夹板(202),所述固定架(201)与夹板(202)之间放置有膜片(205),所述夹板(202)下表面滑动连接有橡胶环(207),所述橡胶环(207)下表面固定连接有与连接盖(106)之间通过螺纹连接的夹紧板(206),所述固定架(201)上表面固定连接有蠕动泵(209),所述蠕动泵(209)右侧外表面固定连接有进液管(203),进液管(203)另一端位于连接盖(106)外侧,所述蠕动泵(209)输出端固定连接有出液管(208),出液管(208)另一端位于膜片(205)上方。

2.根据权利要求1所述的一种湖泊水体DGT测试装置,其特征在于:所述固定架(201)内表面开设有多个与限位杆(204)相匹配的滑槽。

3.根据权利要求1所述的一种湖泊水体DGT测试装置,其特征在于:所述伸缩带(108)的材质为硬质橡胶。

4.根据权利要求1所述的一种湖泊水体DGT测试装置,其特征在于:所述采样桶(107)内表面固定连接有盖板(112),所述盖板(112)内壁固定连接有限位架(113),所述限位架(113)内表面滑动连接有连接杆(111),所述连接杆(111)上表面固定连接有密封板(114),所述连接杆(111)下表面固定连接有盖板(112)。

5.根据权利要求4所述的一种湖泊水体DGT测试装置,其特征在于:所述限位架(113)内表面与连接杆(111)之间设置有防滑条纹。

6.根据权利要求4所述的一种湖泊水体DGT测试装置,其特征在于:所述盖板(112)上表面固定连接有限位筒(115),所述限位筒(115)的内径大于密封板(114)的外径。
