专利号: 2023217857026
申请人: 赵亚雄
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

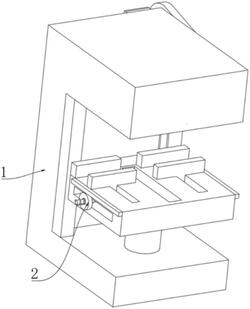

1.一种立式带锯床,机座(1)包括驱动轮(101)、传动带(102)、从动轮(103)、切割片(104)、液压杆(105)、升降台(106)、移动槽(107)、电机(108),所述电机(108)安装在机座(1)的外侧壁上,所述驱动轮(101)安装在电机(108)的输出轴上,所述从动轮(103)安装在机座(1)靠近驱动轮(101)的一侧外壁上,所述传动带(102)的两端分别套设在驱动轮(101)和从动轮(103)的外壁上,所述从动轮(103)的一侧安装有转轴,转轴延伸至机座(1)内部,所述切割片(104)套设在转轴的外壁上,所述液压杆(105)安装在机座(1)的底部外壁上,所述升降台(106)安装在液压杆(105)的输出端上,其特征在于:所述升降台(106)的内部安装有夹持组件(2);

所述夹持组件(2)包括夹块(201)、螺栓(202)、滑槽(203)、螺母(204)、挡板(205)、靠尺(206),所述滑槽(203)分别开设在升降台(106)的上表面和外侧壁上,所述夹块(201)设置在升降台(106)的上表面,所述夹块(201)延伸至滑槽(203)的内部,所述螺栓(202)固定连接在夹块(201)延伸处的外侧壁上,所述螺栓(202)延伸至升降台(106)的外侧,所述螺母(204)安装在螺栓(202)的外壁上,所述挡板(205)安装在升降台(106)的上表面,所述挡板(205)靠近机座(1)的内侧。

2.根据权利要求1所述的一种立式带锯床,其特征在于:两个所述移动槽(107)安装在机座(1)的内壁上,所述升降台(106)延伸至移动槽(107)内部,所述升降台(106)与移动槽(107)内部进行滑动连接。

3.根据权利要求1所述的一种立式带锯床,其特征在于:所述升降台(106)的上表面开设有凹槽,凹槽与切割片(104)位置相对应。

4.根据权利要求1所述的一种立式带锯床,其特征在于:所述夹块(201)外壁与滑槽(203)内壁进行滑动连接,所述螺母(204)的内壁与螺栓(202)外壁进行螺纹连接。

5.根据权利要求1所述的一种立式带锯床,其特征在于:所述靠尺(206)安装在升降台(106)的外侧壁上,所述靠尺(206)处于螺栓(202)的上方。

6.根据权利要求1所述的一种立式带锯床,其特征在于:所述切割片(104)、升降台(106)和液压杆(105)在同轴线上,所述升降台(106)处于液压杆(105)与切割片(104)之间。
