专利号: 202321792450X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

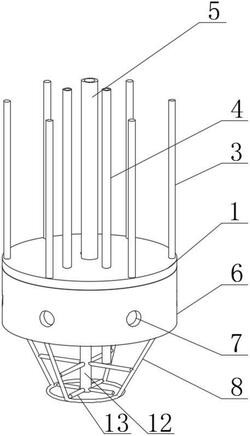

1.一种水泥搅拌注浆桩基,包括钢板(1)和钢筋(3),其特征在于:所述钢板(1)上端固定连接有钢筋(3),所述钢板(1)内侧固定连接有第一进浆管(4),所述钢板(1)内侧固定连接有第二进浆管(5),所述钢板(1)下端固定连接有固定壳(6),所述固定壳(6)内侧开设有第一通孔(7),所述固定壳(6)下端固定连接有保护架(8),所述固定壳(6)下端内侧固定连接有弹簧(9),所述弹簧(9)上端固定连接有活动壳(10),所述活动壳(10)滑动连接在固定壳(6)内侧,所述活动壳(10)内侧开设有第二通孔(11),所述第二进浆管(5)内侧开设有转槽(14),所述转槽(14)内侧转动连接有转块(15),所述转块(15)下端固定连接有内转杆(12),所述内转杆(12)外侧固定连接有搅拌杆(13),所述内转杆(12)内侧固定连接有斜叶板(2)。

2.根据权利要求1所述的一种水泥搅拌注浆桩基,其特征在于:所述斜叶板(2)的数量设置若干个,且斜叶板(2)一侧固定连接在内转杆(12)内侧,所述斜叶板(2)为倾斜状设置,所述内转杆(12)的形状为空心圆柱体设置,所述内转杆(12)转动在第二进浆管(5)内侧,所述第二进浆管(5)的形状为空心圆柱体设置。

3.根据权利要求1所述的一种水泥搅拌注浆桩基,其特征在于:所述第一通孔(7)与第二通孔(11)的数量设置若干,且第一通孔(7)与第二通孔(11)的数量设置相同,所述第一通孔(7)与第二通孔(11)处于同一垂直线,所述第一通孔(7)与第二通孔(11)的大小相同。

4.根据权利要求1所述的一种水泥搅拌注浆桩基,其特征在于:所述固定壳(6)与活动壳(10)的形状为空心圆柱体设置,所述固定壳(6)与活动壳(10)下端为固定连接圆板,所述固定壳(6)与活动壳(10)下端内侧开设有孔洞,所述第一进浆管(4)与第二进浆管(5)外侧固定连接在固定壳(6)与活动壳(10)内侧,所述第二进浆管(5)与第一进浆管(4)外侧滑动在固定壳(6)与活动壳(10)孔洞内侧,所述第一进浆管(4)的数量设置两个,左端所述第一进浆管(4)固定连接在钢板(1)内侧,所述第一进浆管(4)下端设置在活动壳(10)内部。

5.根据权利要求1所述的一种水泥搅拌注浆桩基,其特征在于:所述钢板(1)的形状为圆柱体设置,所述钢筋(3)的数量设置若干,所述活动壳(10)上端与钢板(1)下端贴合,所述内转杆(12)设置在固定壳(6)下端位置。
