专利号: 202321803758X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

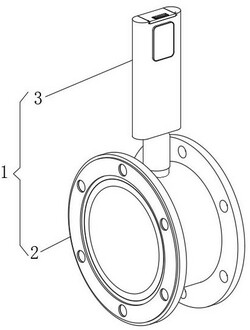

1.一种油气泄漏的监控器,其特征在于:包括井下压力计主体(1),所述井下压力计主体(1)包括安装件(2)和监测件(3);

所述安装件(2)包括连接管(4)、安装在连接管(4)外表面的连接环(5)、安装在连接管(4)两端的连接法兰盘(6)以及贴合设置在连接法兰盘(6)侧面的连接密封垫(7);

所述监测件(3)包括外壳(9)、安装在外壳(9)下表面且与连接环(5)配合使用的外管套(10)、设置在外壳(9)上的导电柱(11)、设置在导电柱(11)下方的泄露监测头(12)、安装在外壳(9)内部且与导电柱(11)配合使用的电控板(14)以及设置在外壳(9)内的蓄电池(15),所述外壳(9)的侧面安装有显示屏(13),所述导电柱(11)包括贯穿安装在外壳(9)下表面的上导电杆(17)和滑动安装在上导电杆(17)底端的下导电杆(18),所述上导电杆(17)与电控板(14)之间电性连接,所述泄露监测头(12)安装在下导电杆(18)的端部,所述外壳(9)的上表面开设有缺口且缺口正对蓄电池(15)布设,且缺口内滑动安装有密封盖(16)。

2.根据权利要求1所述的油气泄漏的监控器,其特征在于:所述连接环(5)的上表面固定有密封环(8),所述外管套(10)的下表面开设有供密封环(8)插入的密封槽。

3.根据权利要求1所述的油气泄漏的监控器,其特征在于:所述外管套(10)的外表面开设有外螺纹,所述连接环(5)管环的内壁开设有与外螺纹配合使用的内螺纹。

4.根据权利要求1所述的油气泄漏的监控器,其特征在于:所述上导电杆(17)的底端开设有缓冲槽,所述下导电杆(18)的顶端固定有滑动导电杆(19)且滑动导电杆(19)的顶端密封滑动在缓冲槽内壁,所述滑动导电杆(19)的顶端外表面固定有若干个滑动块(20),所述滑动块(20)滑动安装在缓冲槽内壁开设的滑动槽内壁,所述缓冲槽内壁固定有端部与滑动块(20)相连接的弹簧一(21)。

5.根据权利要求1所述的油气泄漏的监控器,其特征在于:所述密封盖(16)的侧面固定有插板(22),所述缺口的内壁开设有供插板(22)插入的插槽,所述插板(22)的上表面开设有凹槽且凹槽内壁固定有弹簧二(23),所述弹簧二(23)的顶端固定有卡位杆(25),所述外壳(9)的上表面开设有供卡位杆(25)插入的卡位孔。

6.根据权利要求5所述的油气泄漏的监控器,其特征在于:所述弹簧二(23)的内部设置有伸缩杆(24),所述伸缩杆(24)的两端分别与凹槽以及卡位杆(25)相连接,所述密封盖(16)的上表面粘贴有防滑条(26)。
