专利号: 2023218170105
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

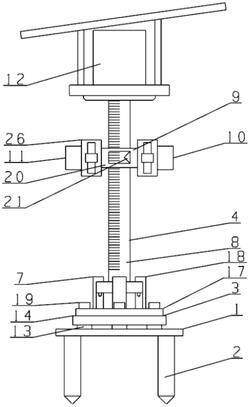

1.一种水利水电水位标杆,包括钉座,钉座固定连接有多组地钉,其特征在于,还包括:

与钉座固定连接的支撑结构;

与支撑结构相连接的标示结构,所述标示结构包括与支撑结构相连接的插条,所述插条固定连接有孔盘,所述孔盘连接有压接机构,所述压接机构与支撑结构相连接,所述孔盘远离插条的一侧固定安装有杆体,所述杆体上设置有刻度,所述杆体上活动安装有定位指示机构,所述定位指示机构两侧均固定安装有波浪感应机构;

与波浪感应机构固定连接的第一浮箱;

与杆体固定连接的控制器,定位指示机构和波浪感应机构均与控制器电性相连。

2.根据权利要求1所述的一种水利水电水位标杆,其特征在于,所述支撑结构包括与钉座固定连接的多组阶梯轴,所述阶梯轴活动连接有支撑盘,所述支撑盘中部固定安装有与插条活动连接的套体,所述阶梯轴内设置有内螺纹,所述内螺纹与压接机构相连接,压接机构安装在支撑盘一侧。

3.根据权利要求2所述的一种水利水电水位标杆,其特征在于,所述压接机构包括与阶梯轴活动连接的环形套,所述环形套活动安装在支撑片一侧,所述环形套固定连接有压架,所述压架与孔盘活动连接,所述环形套一侧设置有与内螺纹相连接的螺栓。

4.根据权利要求1所述的一种水利水电水位标杆,其特征在于,所述定位指示机构包括与杆体滑动连接的滑套,所述滑套固定连接有三角指示板,所述滑套内固定安装有电磁铁,电磁铁与控制器电性相连,所述滑套滑动连接有T形架,所述T形架朝向杆体的一侧固定安装有摩擦垫片,摩擦垫片与杆体活动连接,所述T形架另一端固定安装有铁块,所述铁块与滑套间安装有第一弹簧。

5.根据权利要求4所述的一种水利水电水位标杆,其特征在于,所述波浪感应机构包括与滑套固定连接的中心架,中心架与第一浮箱固定连接,所述中心架内对称安装有压力感应器,所述压力感应器与控制器电性相连,所述中心架滑动连接有滑动块,所述滑动块两侧均固定连接有第二弹簧,所述第二弹簧均与中心架固定连接,所述滑动块两侧均固定安装有密封板,所述密封板与中心架滑动连接,所述密封板上固定安装有第二浮箱。
