专利号: 2023218347302
申请人: 温州市龙湾宏华食品机械设备厂
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

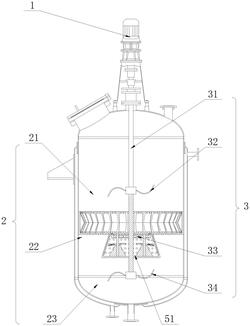

1.一种具有碎粒功能的反应釜,由电机、壳体与搅拌组件组成,所述壳体的长度方向沿上下延伸,所述搅拌组件位于壳体内且上侧与电机固定连接,其特征在于:还包括导向板、研磨盒以及位于研磨盒内的研磨组件,所述壳体包括第一搅拌位、碎粒位与第二搅拌位,所述搅拌组件包括长度方向沿上下延伸的搅拌轴、第一搅拌叶、驱动齿轮以及第二搅拌叶,所述搅拌轴的上侧与电机固定连接,下侧穿设研磨盒,所述研磨盒固定安装于碎粒位内,所述导向板固定安装于研磨盒上方,所述导向板上贯穿设置有与研磨盒互相连通的若干的通过槽与第一连通孔,所述第一搅拌叶固定安装于搅拌轴且位于第一搅拌位内,所述驱动齿轮固定安装于搅拌轴且位于导向板的下端面上,所述研磨组件包括分别位于搅拌轴左右两侧的第一研磨刀片与第二研磨刀片,所述驱动齿轮联动第一研磨刀片与第二研磨刀片,所述第二搅拌叶固定安装于搅拌轴且位于第二搅拌位内,所述研磨盒上设置有若干的第二连通孔。

2.根据权利要求1所述的一种具有碎粒功能的反应釜,其特征在于:所述研磨组件还包括第一安装轴、第二安装轴、与驱动齿轮啮合的第一配合齿轮以及第二配合齿轮,所述第一研磨刀片与第一配合齿轮均固定安装于第一安装轴上,所述第一配合齿轮位于第一研磨刀片上方,所述第二研磨刀片与第二配合齿轮均固定安装于第二安装轴上,所述第二配合齿轮位于第二研磨刀片上方。

3.根据权利要求1或2所述的一种具有碎粒功能的反应釜,其特征在于:所述通过槽包括上侧的通过开口,所述通过开口沿上下方向呈从外朝内的扩口设置。

4.根据权利要求3所述的一种具有碎粒功能的反应釜,其特征在于:所述导向板包括上侧呈圆柱体设置的安装段,所述导向板上设置有若干的导流件,各所述导流件沿安装段的周向间隔排列设置,各所述导流件包括第一导流板与位于对应第一导流板下方的第二导流件板,各所述第一导流板从上到下呈从外朝内的倾斜设置,各所述第二导流件板从上到下呈从内朝外的倾斜设置。

5.根据权利要求2所述的一种具有碎粒功能的反应釜,其特征在于:所述研磨组件还包括第一安装座与第二安装座,所述第一安装轴转动安装于第一安装座,所述第二安装轴转动安装于第二安装座,所述第一安装座与第二安装座均沿上下延伸。

6.根据权利要求5所述的一种具有碎粒功能的反应釜,其特征在于:所述第一安装座包括左侧的第一安装板与右侧的第二安装板,所述第一安装板与第二安装板均从上到下呈从内朝外的倾斜设置。

7.根据权利要求6所述的一种具有碎粒功能的反应釜,其特征在于:所述研磨盒包括左侧的第一配合板与右侧的第二配合板,所述第一配合板与第二配合板均从上到下呈从内朝外的倾斜设置。
