专利号: 2023218380546
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

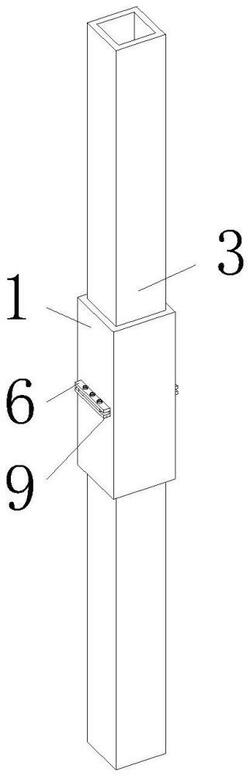

1.一种建筑立柱结构,包括支撑方框架(1)和立柱构件(3),其特征在于:所述支撑方框架(1)的边框开设有定位条槽(2),且支撑方框架(1)的中心安装有立柱构件(3),所述立柱构件(3)之间安装有衔接板体(4),且衔接板体(4)穿过支撑方框架(1)与定位条槽(2)相互连接,并且衔接板体(4)上开设有通孔(5),所述支撑方框架(1)的外表面设置有第一衔接直板(6),且第一衔接直板(6)的顶面开设有螺孔(7),并且第一衔接直板(6)的底面开设有对接孔(8),所述第一衔接直板(6)的下方安装有第二衔接直板(9),且第二衔接直板(9)安装在支撑方框架(1)的外表面,所述第二衔接直板(9)上开设有限位孔(10),所述第一衔接直板(6)上安装有连接柱(11),且连接柱(11)的中心设置有六边槽口(12),并且连接柱(11)的底面中心设置有限位柱(13)。

2.根据权利要求1所述的一种建筑立柱结构,其特征在于:所述衔接板体(4)与定位条槽(2)的连接方式为滑动连接,且衔接板体(4)与立柱构件(3)的连接方式为贴合连接,并且立柱构件(3)与支撑方框架(1)的连接方式为卡合连接。

3.根据权利要求1所述的一种建筑立柱结构,其特征在于:所述衔接板体(4)上等间距对称分布有通孔(5),且衔接板体(4)与第一衔接直板(6)和第二衔接直板(9)的连接方式为贴合连接。

4.根据权利要求1所述的一种建筑立柱结构,其特征在于:所述第一衔接直板(6)在支撑方框架(1)上对称分布,且第一衔接直板(6)与支撑方框架(1)的连接方式为焊接固定。

5.根据权利要求1所述的一种建筑立柱结构,其特征在于:所述螺孔(7)和对接孔(8)在第一衔接直板(6)上等间距分布,且螺孔(7)与对接孔(8)相互连通,并且螺孔(7)的直径大于对接孔(8)的直径。

6.根据权利要求1所述的一种建筑立柱结构,其特征在于:所述第二衔接直板(9)上等间距分布有限位孔(10),且第二衔接直板(9)与支撑方框架(1)的连接方式为焊接固定。

7.根据权利要求1所述的一种建筑立柱结构,其特征在于:所述连接柱(11)与限位柱(13)为一体化结构设置,且连接柱(11)与螺孔(7)的连接方式为螺纹连接。

8.根据权利要求1所述的一种建筑立柱结构,其特征在于:所述限位柱(13)的直径小于连接柱(11)的直径,且限位柱(13)与对接孔(8)、通孔(5)和限位孔(10)的连接方式为滑入卡合。
