专利号: 2023218429478
申请人: 江苏闳发机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

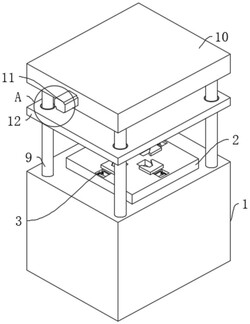

1.四柱型精密伺服压装机,其特征在于,包括工作台(1),所述工作台(1)的顶部固定安装有固定台(2),所述固定台(2)的顶部开设有多个凹槽(3),每个所述凹槽(3)的内部固定安装有弹簧(4),所述弹簧(4)的一侧固定安装有调节板(5),所述调节板(5)的顶部固定安装有夹紧板(6),所述调节板(5)的一侧固定安装有第一电磁圈(7),所述凹槽(3)的内部固定安装有第二电磁圈(8),所述第二电磁圈(8)和第一电磁圈(7)磁极相同。

2.根据权利要求1所述的四柱型精密伺服压装机,其特征在于,所述工作台(1)的顶部均匀安装有多个连接柱(9),所述连接柱(9)的顶部固定安装有支撑板(10),所述支撑板(10)位于工作台(1)的上方,所述支撑板(10)的内部设置有压装组件(11)。

3.根据权利要求2所述的四柱型精密伺服压装机,其特征在于,所述压装组件(11)的底部固定安装有压装组件(11),所述压装组件(11)的内部均匀安装有多个活动座(13),所述活动座(13)和连接柱(9)活动连接。

4.根据权利要求3所述的四柱型精密伺服压装机,其特征在于,所述压装组件(11)包括安装槽(111),所述支撑板(10)的底部开设有安装槽(111),所述支撑板(10)的一侧固定安装有驱动电机(112)。

5.根据权利要求4所述的四柱型精密伺服压装机,其特征在于,所述驱动电机(112)的输出端固定安装有双向螺纹杆(113),所述双向螺纹杆(113)延伸至安装槽(111)的内部且与内壁转动连接,所述双向螺纹杆(113)的顶部对称安装有定位螺母(114),所述定位螺母(114)和双向螺纹杆(113)螺纹连接。

6.根据权利要求5所述的四柱型精密伺服压装机,其特征在于,所述定位螺母(114)的顶部均固定安装有调节块一(115),所述调节块一(115)的顶部活动安装有支撑杆(116),所述支撑杆(116)的顶部活动安装有调节块二(117),所述调节块二(117)和压装板(12)固定连接。
