专利号: 2023218451433
申请人: 温州市龙湾宏华食品机械设备厂
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

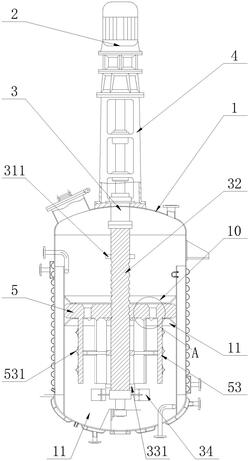

1.一种便于清洁的反应釜,由釜体、电机、搅拌轴以及固定于搅拌轴上的搅拌叶组成,所述釜体的长度方向沿上下延伸,所述釜体内设置有容纳腔,所述电机位于釜体上方,所述搅拌轴的上侧与电机固定连接,其特征在于:还包括刮料板,所述搅拌轴从上到下依次包括第一连接段、第二连接段与第三连接段,所述第二连接段上设置有外螺纹,所述刮料板呈多边棱柱体设置,所述容纳腔的形状大小与刮料板的形状大小相适配,所述第一连接段位于外螺纹上方设置有第一限位环,所述第二连接段位于外螺纹下方设置有第二限位环,所述搅拌叶固定安装于第三连接段且位于第二限位环下方,所述刮料板与第二连接段螺纹配合,所述刮料板上贯穿设置有若干的进料槽,各所述进料槽沿刮料板间隔排列设置。

2.根据权利要求1所述的一种便于清洁的反应釜,其特征在于:各所述进料槽包括位于上侧的进料开口,各所述进料开口均沿竖向呈从外朝内的扩口设置。

3.根据权利要求1所述的一种便于清洁的反应釜,其特征在于:所述刮料板的下端面上固定安装有若干的配合件,各所述配合件沿刮料板间隔排列设置,各所述配合件的长度方向沿上下延伸,各所述配合件上均设置有若干的扰流块,各所述扰流块沿配合件的长度方向间隔设置,各所述扰流块上均设置有第一扰流板与位于第一扰流板下方的第二扰流板,各所述第一扰流板从上到下呈由内朝外的倾斜设置,各所述第二扰流板从下到上呈由内朝外的倾斜设置。

4.根据权利要求3所述的一种便于清洁的反应釜,其特征在于:还包括位于相邻配合件之间的连接块与配合环,所述配合环固定安装于第三连接段的周向,各所述连接块均呈开口朝内的弧形设置,各所述连接块与配合环之间均设置有加强筋。

5.根据权利要求3所述的一种便于清洁的反应釜,其特征在于:所述刮料板的下方设置固定安装有若干的导向块,各导向块沿各所述导向块沿轴向呈从外朝内的锥形设置。

6.根据权利要求1所述的一种便于清洁的反应釜,其特征在于:还包括位于刮料板上侧的上刀片,所述上刀片从上到下呈由外朝内的扩口设置。

7.根据权利要求1或6所述的一种便于清洁的反应釜,其特征在于:还包括位于刮料板下侧的下刀片,所述下刀片从上到下呈由内朝外的扩口设置。
