专利号: 2023218453867
申请人: 德清现代热喷涂有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

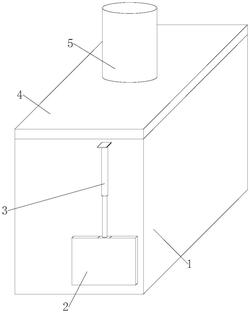

1.热喷涂隔音房,包括隔音箱(1),其特征在于:所述隔音箱(1)前后两侧外部对称设置有挡板(2),挡板(2)与隔音箱(1)滑动连接,隔音箱(1)外侧位于挡板(2)上方设置有升降气缸(3),升降气缸(3)的伸缩端与挡板(2)连接,隔音箱(1)上侧设置有顶盖(4),顶盖(4)下侧面设置有丝杆座(9),丝杆座(9)下侧设置有滑动座(8),滑动座(8)下侧设置有液压缸(13),液压缸(13)下端通过夹具(19)安装有喷涂枪(11),喷涂枪(11)一侧设置有辅助电动推杆(10);隔音箱(1)内底侧设置有送料车(12),送料车(12)下方设置有底座(15),送料车(12)下侧面设置有限位凸起(18),底座(15)上侧面设置有与限位凸起(18)配合的限位滑槽。

2.根据权利要求1所述的热喷涂隔音房,其特征在于:所述底座(15)下侧面四角设置有滚动轮(14),底座(15)与隔音箱(1)内底侧通过滚动轮(14)接触,送料车(12)与底座(15)通过限位凸起(18)和限位滑槽连接。

3.根据权利要求2所述的热喷涂隔音房,其特征在于:所述送料车(12)下侧面位于限位凸起(18)之间设置有丝杆套(20),丝杆套(20)套设有转动丝杆(17),转动丝杆(17)一端设置有伺服电机(16),伺服电机(16)与底座(15)安装连接,转动丝杆(17)远离伺服电机(16)一端与底座(15)通过轴承连接。

4.根据权利要求1所述的热喷涂隔音房,其特征在于:所述顶盖(4)上侧面中心设置有喷涂原料罐(5),喷涂原料罐(5)与喷涂枪(11)通过管道连接。

5.根据权利要求1所述的热喷涂隔音房,其特征在于:所述隔音箱(1)内侧面设置有隔热层(7),隔热层(7)外侧面设置有吸音层板(6),隔热层(7)与吸音层板(6)胶接。
