专利号: 2023218661906
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

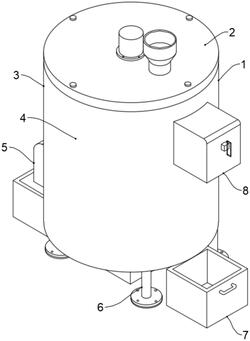

1.一种塑料母粒筛选机,包括筛选桶(1)、桶盖(2)、左导落壳(5)、支腿(6)、收集箱(7)以及右导落壳(8),其特征在于:所述筛选桶(1)上端面安装有桶盖(2),所述筛选桶(1)环形侧面左侧设置有击打组件(3),且击打组件(3)用于对筛选桶(1)进行击打使其产生震动,所述筛选桶(1)内部设置有转动筛选组件(4),且转动筛选组件(4)用于对塑料母粒进行筛分,所述筛选桶(1)左端面下侧固定连接有左导落壳(5),所述筛选桶(1)右端面上侧固定连接有右导落壳(8),所述筛选桶(1)下端面左右两侧对称固定连接有支腿(6),所述筛选桶(1)下方放置有收集箱(7)。

2.根据权利要求1所述的一种塑料母粒筛选机,其特征在于:所述转动筛选组件(4)包括传动竖杆(41)、第一拨动片(42)、第一随动板(43)、第一连接杆(44)、第一随动杆(45)、中孔筛选网板(411)和转动电机(413),所述桶盖(2)上端面中间位置安装有转动电机(413),所述转动电机(413)下端安装有传动竖杆(41),所述传动竖杆(41)环形侧面上侧设置有第一随动杆(45),所述第一随动杆(45)环形侧面下侧设置有第一连接杆(44),所述第一连接杆(44)下端设置有第一随动板(43),所述第一随动板(43)下端面安装有第一拨动片(42),所述筛选桶(1)内部上侧放置有中孔筛选网板(411)。

3.根据权利要求2所述的一种塑料母粒筛选机,其特征在于:所述传动竖杆(41)环形侧面下侧设置有第二随动杆(46),所述第二随动杆(46)环形侧面下侧设置有第二连接杆(47),所述第二连接杆(47)下端设置有第二随动板(49),所述第二随动板(49)下端面安装有第二拨动片(48),所述筛选桶(1)内部下侧放置有细孔筛选网板(412)。

4.根据权利要求2所述的一种塑料母粒筛选机,其特征在于:所述击打组件(3)包括主动皮带轮(31)、从动皮带轮(32)、传动杆(33)、击打球(34)和连接弹簧(35),所述传动竖杆(41)环形侧面上侧设置有主动皮带轮(31),所述筛选桶(1)左侧安装有传动杆(33),所述传动杆(33)环形侧面上侧设置有从动皮带轮(32),所述传动杆(33)环形侧面设置有连接弹簧(35),所述连接弹簧(35)右端设置有击打球(34)。

5.根据权利要求4所述的一种塑料母粒筛选机,其特征在于:所述主动皮带轮(31)与从动皮带轮(32)之间设置有传动皮带(36),所述传动杆(33)上端设置有随动盘(331)。

6.根据权利要求1所述的一种塑料母粒筛选机,其特征在于:所述左导落壳(5)内部插装有左拉杆(52),所述左拉杆(52)左端面设置有左拉把(51),所述左拉杆(52)右端安装有左堵座(53),所述右导落壳(8)内部插装有右拉杆(82),所述右拉杆(82)右端面设置有右拉把(81),所述右拉杆(82)左端安装有右堵座(83)。

7.根据权利要求1所述的一种塑料母粒筛选机,其特征在于:所述桶盖(2)上端面右侧设置有投料斗(21),所述筛选桶(1)内环形侧面上下两侧均固定连接有支撑环(12),所述筛选桶(1)左端面上侧固定连接有延伸板(11),所述支腿(6)下端面粘接有橡胶隔震垫(61)。

8.根据权利要求3所述的一种塑料母粒筛选机,其特征在于:所述第一拨动片(42)和第二拨动片(48)材质均为高抗撕硅橡胶,所述中孔筛选网板(411)网孔直径大于细孔筛选网板(412)网孔直径。
