专利号: 2023218671753
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

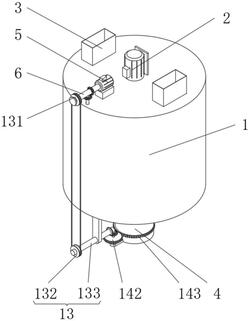

1.一种装饰工程用涂料搅拌装置,包括搅拌桶本体(1)以及固定设置于搅拌桶本体(1)表面用于搅拌涂料的搅拌装置本体(2),还包括开设有于搅拌桶本体(1)表面两侧用于涂料放置的入料口(3)以及连通设置于搅拌桶本体(1)表面的出料口(4),其特征在于,还包括:固定设置于搅拌桶本体(1)表面一侧的电机(5)以及和电机(5)输出轴相固定的主轴(6);

固定设置于主轴(6)表面一侧的第一传动锥齿组(7),所述第一传动锥齿组(7)表面的另一侧固定设置有清理机构(8),所述清理机构(8)的表面固定设置有用于清刮搅拌桶本体(1)内侧黏附涂料的刮板(9);

固定设置于主轴(6)表面另一侧的传动机构(13)以及和传动机构(13)相互传动的转动机构(14),所述转动机构(14)的表面设置有用于出料均匀的绞龙(15)。

2.根据权利要求1所述的一种装饰工程用涂料搅拌装置,其特征在于:所述清理机构(8)包括固定于第一传动锥齿组(7)表面的双向螺纹杆(81)以及啮合于双向螺纹杆(81)表面的螺纹套块(82),所述刮板(9)固定于螺纹套块(82)的表面,所述双向螺纹杆(81)的另一端转动设置有第一连接件(83),所述第一连接件(83)的另一端固定于搅拌桶本体(1)的内腔。

3.根据权利要求1所述的一种装饰工程用涂料搅拌装置,其特征在于:所述刮板(9)的另一侧固定设置有滑块(10),所述滑块(10)的表面滑动设置有滑杆(11),所述滑杆(11)的另一端固定设置有第二连接件(12),所述第二连接件(12)的另一侧固定于搅拌桶本体(1)的内腔。

4.根据权利要求1所述的一种装饰工程用涂料搅拌装置,其特征在于:所述传动机构(13)包括固定于主轴(6)表面另一侧的主动皮带轮(131)以及和主动皮带轮(131)皮带传动的从动皮带轮(132),所述从动皮带轮(132)的内腔固定设置有传动杆(133),所述传动杆(133)的另一侧固定设置有第二传动锥齿组(134)。

5.根据权利要求4所述的一种装饰工程用涂料搅拌装置,其特征在于:所述转动机构(14)包括固定于第二传动锥齿组(134)表面一侧的转动辊(141)以及固定设置于转动辊(141)表面的主动齿轮(142),所述主动齿轮(142)的表面啮合有从动齿轮(143),所述从动齿轮(143)的内腔固定设置有若干个连接杆(144),所述绞龙(15)固定于连接杆(144)的表面。

6.根据权利要求5所述的一种装饰工程用涂料搅拌装置,其特征在于:所述传动杆(133)的表面转动设置有第二支撑杆(17),所述转动辊(141)的表面转动设置有第一支撑杆(16),所述第二支撑杆(17)和第一支撑杆(16)的另一端均固定于搅拌桶本体(1)的表面。
