专利号: 2023218671842
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

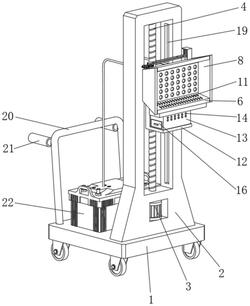

1.一种装饰工程用照明装置,包括底座(1),所述底座(1)的顶部分别设置有蓄电池(22)和固定架(2),所述固定架(2)内腔的底部设置有第一电机(3),所述第一电机(3)的输出轴与螺杆(4)的一端相固定,所述螺杆(4)的另一端与固定架(2)的内壁转动连接,所述螺杆(4)的表面螺纹连接有活动块(5),所述活动块(5)的右侧固定有照明灯(6),所述蓄电池(22)与照明灯(6)之间电性连接,其特征在于:所述照明灯(6)的前后两侧均转动连接有旋转杆(7),且旋转杆(7)的表面固定有遮光板(8),所述照明灯(6)的上方设置有用于带动两个旋转杆(7)进行转动的驱动结构(9),所述活动块(5)的底部固定连接有折型板(12),所述折型板(12)的内侧设置有固定盒(13),且固定盒(13)的右侧开设有若干排气孔(14),所述固定盒(13)的内部设置有驱蚊液盒(16),所述照明灯(6)的底部固定有集热盒(10),所述照明灯(6)的底部贯穿设置有若干导热片(11),所述集热盒(10)与固定盒(13)之间的前后两侧均连通有连接管(15)。

2.根据权利要求1所述的一种装饰工程用照明装置,其特征在于:所述驱动结构(9)包括第二电机(91)、主动轮(92)、从动轮(93)、第一齿轮(94)和第二齿轮(95),所述第二电机(91)固定在照明灯(6)的顶部,所述第二电机(91)的输出端与主动轮(92)的一侧相固定,所述主动轮(92)通过皮带与从动轮(93)之间传动连接,所述从动轮(93)通过直杆与第一齿轮(94)之间固定连接,所述第一齿轮(94)的表面与第二齿轮(95)之间相啮合,所述第二齿轮(95)的底部与主动轮(92)的底部分别与两个旋转杆(7)的顶端相固定。

3.根据权利要求1所述的一种装饰工程用照明装置,其特征在于:所述驱蚊液盒(16)的顶部设置有导热板(17),且导热板(17)位于两个连接管(15)一端的下方。

4.根据权利要求1所述的一种装饰工程用照明装置,其特征在于:所述固定架(2)内腔的前后两侧均开设有滑槽(19),所述活动块(5)的前后两侧均固定连接有滑块(18),所述滑块(18)的表面与滑槽(19)的内部活动连接。

5.根据权利要求1所述的一种装饰工程用照明装置,其特征在于:所述导热片(11)呈等距离排列分别,且导热片(11)的底端贯穿照明灯(6)灯罩并延伸至集热盒(10)的内部。

6.根据权利要求1所述的一种装饰工程用照明装置,其特征在于:所述底座(1)顶部的左侧固定有推杆(20),所述推杆(20)左侧的前后方均设置有把手(21)。
