专利号: 202321869613X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

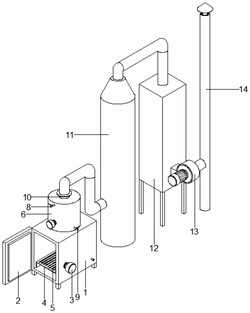

1.一种高温热解焚烧炉,包括:炉体(1)、炉门(2)、燃烧器(3)、垫板(4)、透气槽(5)、二次燃烧室(6)、夹层(7)、进水管(8)、出水管(9)、出气口(10)、喷淋降温脱酸塔(11)、活性炭吸附塔(12)、引风机(13)、烟囱(14);其特征在于:所述炉体(1)前端通过合页铰接安装有炉门(2),且炉体(1)下部的一侧通过螺栓固定安装有燃烧器(3);所述垫板(4)通过间隙配合方式滑动安装在炉体(1)的内部,且垫板(4)的上部呈一体式结构开设有透气槽(5);所述二次燃烧室(6)通过焊接方式固定安装在炉体(1)的上部,且二次燃烧室(6)的内部设有夹层(7);所述进水管(8)焊接在夹层(7)上部的一侧;所述出水管(9)焊接在夹层(7)下部的一侧;所述出气口(10)焊接在二次燃烧室(6)的顶端,且出气口(10)通过管道连接喷淋降温脱酸塔(11)的进气口;所述活性炭吸附塔(12)的进气口通过管道与喷淋降温脱酸塔(11)的出气口连接,且活性炭吸附塔(12)的出气口通过螺栓安装有引风机(13);所述烟囱(14)的进气口通过管道连接引风机(13)的出风口。

2.根据权利要求1所述的一种高温热解焚烧炉,其特征在于:所述垫板(4)俯视为矩形状,侧视为倒“U”形状,且垫板(4)的上部呈横向间隔排列方式均匀开设有多处长条装置的透气槽(5)。

3.根据权利要求1所述的一种高温热解焚烧炉,其特征在于:所述二次燃烧室(6)为圆筒状,且二次燃烧室(6)下部的一侧通过螺栓安装有燃烧器(3)。

4.根据权利要求1所述的一种高温热解焚烧炉,其特征在于:所述夹层(7)的内部通过进水管(8)注水,通过出水管(9)排水。
