专利号: 2023218735242
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

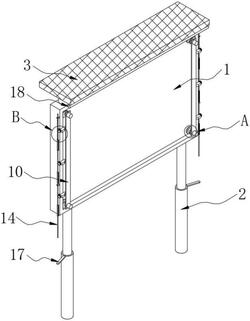

1.一种升降式广告牌,包括安装框(1),其特征在于:所述安装框(1)的底部固定连接有多个电动伸缩杆(2);

还包括固定于所述安装框(1)内的多个导向板(4),各所述导向板(4)内均滑动设置有移动杆(5),所述移动杆(5)的端部固定连接有与所述安装框(1)活动接触的抵接板(6);

还包括多个夹持件,其用于拉动各所述移动杆(5)移动。

2.根据权利要求1所述的一种升降式广告牌,其特征在于,所述夹持件包括套摄于所述移动杆(5)外的限位弹簧(7),所述限位弹簧(7)的两端分别固定连接在导向板(4)与所述抵接板(6)上,所述移动杆(5)外固定连接有导向块(8);

还包括两个连接板(10),位于同一侧的各所述移动杆(5)均滑动设置于所述连接板(10)内,所述连接板(10)内开设有与所述导向块(8)相适配的螺旋槽(9)。

3.根据权利要求2所述的一种升降式广告牌,其特征在于,所述连接板(10)上固定连接有多组导向件,所述导向件包括位于所述螺旋槽(9)两侧的两个限位板(19),所述移动杆(5)外套设有拉簧(20),所述拉簧(20)的两端分别固定连接在连接板(10)与导向板(4)上。

4.根据权利要求2所述的一种升降式广告牌,其特征在于,还包括两个传动件,其用于驱动位于同一侧的多个夹持件的移动,所述传动件包括转动与所述安装框(1)外的多个螺杆(11),所述螺杆(11)外螺纹连接有移动板(12),所述移动板(12)靠近所述连接板(10)的一侧呈倾斜设置,所述螺杆(11)的端部固定连接有齿轮(13)。

5.根据权利要求4所述的一种升降式广告牌,其特征在于,所述传动件包括滑动于所述安装框(1)外的滑动杆(14),所述滑动杆(14)外固定连接有多个与各所述齿轮(13)相互啮合的齿条(15),所述电动伸缩杆(2)外固定连接有固定板(17),所述滑动杆(14)外套设有复位弹簧(16)。

6.根据权利要求1所述的一种升降式广告牌,其特征在于,所述安装框(1)的顶部固定连接有太阳能板(3),所述安装框(1)上设置有照明灯(18)。
