专利号: 202321879433X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-02-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

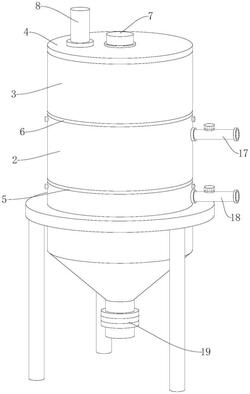

1.一种纸制品制造的混浆机,包括底壳(1),其特征在于:所述底壳(1)上端设置有连接壳(2),连接壳(2)上端设置有顶壳(3),顶壳(3)上端设置有顶盖(4),底壳(1)上端与连接壳(2)下端之间的侧壁上设置有第一密封圈(5),连接壳(2)上端与顶壳(3)下端之间的侧壁上设置有第二密封圈(6),顶盖(4)上端中部通过螺栓连接有步进电机(7),位于步进电机(7)一侧的顶盖(4)上设置有进料管(8),步进电机(7)传动输出端贯穿顶盖(4)中部,步进电机(7)传动输出端下端设置有第一转轴(9),第一转轴(9)下端设置有第二转轴(10),第一转轴(9)和第二转轴(10)连接处的外围设置有第一轴承(11),第一轴承(11)外围设置有第一过滤网(12),位于第一过滤网(12)上方的第一转轴(9)外围设置有第一搅拌刀(13),第二转轴(10)下端外围设置有第二轴承(14),第二轴承(14)外围设置有第二过滤网(15),位于第一过滤网(12)与第二过滤网(15)之间的第二转轴(10)外围设置有第二搅拌刀(16),位于第一过滤网(12)上方一侧的连接壳(2)侧壁上设置有第一出料管(17),位于第二过滤网(15)上方一侧的底壳(1)侧壁上设置有第二出料管(18),底壳(1)下端通过法兰连接有出料阀(19)。

2.根据权利要求1所述的一种纸制品制造的混浆机,其特征在于:所述底壳(1)外围通过螺栓连接有支撑架(20),连接壳(2)下端与底壳(1)上端插接,连接壳(2)插入底壳(1)上端的部分与底壳(1)侧壁通过螺栓连接,第一密封圈(5)被卡压于底壳(1)上端与连接壳(2)下端连接处的侧壁之间。

3.根据权利要求1所述的一种纸制品制造的混浆机,其特征在于:所述顶壳(3)下端与连接壳(2)上端插接,顶壳(3)插入连接壳(2)上端的部分与连接壳(2)侧壁通过螺栓连接,第二密封圈(6)被卡压于连接壳(2)上端与顶壳(3)下端连接处的侧壁之间。

4.根据权利要求1所述的一种纸制品制造的混浆机,其特征在于:所述顶盖(4)与顶壳(3)上端通过螺栓连接,进料管(8)与顶盖(4)通过法兰连接,步进电机(7)传动输出端与顶盖(4)中部通过轴承连接,步进电机(7)传动输出端下端与第一转轴(9)上端通过联轴器连接。

5.根据权利要求1所述的一种纸制品制造的混浆机,其特征在于:所述第一转轴(9)下端与第一轴承(11)内圈通过卡槽连接,第一轴承(11)外圈与第一过滤网(12)中部过盈连接,第一过滤网(12)与连接壳(2)内壁搭接,第一过滤网(12)被卡压于顶壳(3)与连接壳(2)的内壁之间。

6.根据权利要求1所述的一种纸制品制造的混浆机,其特征在于:所述第一搅拌刀(13)与第一转轴(9)通过键连接,第二转轴(10)上端与第一轴承(11)内圈通过卡槽连接,第一转轴(9)下端与第二转轴(10)上端通过键连接,第二转轴(10)下端与第二轴承(14)内圈通过卡槽连接。

7.根据权利要求1所述的一种纸制品制造的混浆机,其特征在于:所述第二轴承(14)外圈与第二过滤网(15)中部过盈连接,第二过滤网(15)与底壳(1)内壁搭接,第二过滤网(15)被卡压于底壳(1)与连接壳(2)的内壁之间,第二搅拌刀(16)与第二转轴(10)通过键连接。

8.根据权利要求1所述的一种纸制品制造的混浆机,其特征在于:所述第一出料管(17)与连接壳(2)侧壁通过法兰连接,第一出料管(17)伸入连接壳(2)侧壁一端与顶壳(3)侧壁插接,第二出料管(18)与底壳(1)侧壁通过法兰连接,第二出料管(18)伸入底壳(1)侧壁一端与连接壳(2)侧壁插接。
