专利号: 2023218986397
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

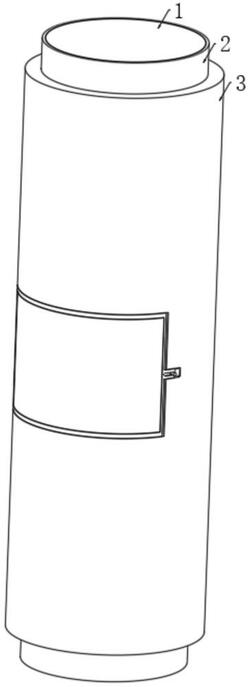

1.一种地铁车站内立柱,包括混凝土柱体(1)和保护套(2),其特征在于:所述保护套(2)固定连接在混凝土柱体(1)的外壁,防撞外壳(3)固定连接在保护套(2)的外壁,所述防撞外壳(3)侧壁的中部开设有安装槽(31),所述安装槽(31)的内部从内到外一侧设置有灯光结构(4)、安装结构(5)和门挡结构(6),所述门挡结构(6)可拆卸的安装在安装槽(31)的内部。

2.根据权利要求1所述的一种地铁车站内立柱,其特征在于:所述安装槽(31)一侧的中部设置有卡槽(32),所述卡槽(32)的一端开设有插孔(33)。

3.根据权利要求2所述的一种地铁车站内立柱,其特征在于:所述安装槽(31)的另一侧对称开设有对接孔(34)。

4.根据权利要求3所述的一种地铁车站内立柱,其特征在于:所述灯光结构(4)包括固定连接在安装槽(31)内部的遮光围条(42),所述遮光围条(42)和安装槽(31)的侧壁之间固定连接有灯带(41),所述遮光围条(42)的一侧固定连接有磨砂透光板(43)。

5.根据权利要求4所述的一种地铁车站内立柱,其特征在于:所述安装结构(5)包括固定连接在安装槽(31)内部的安装围条(51),所述安装围条(51)设置在磨砂透光板(43)的一侧,所述安装围条(51)的一侧对称开设有弧形槽(52),所述弧形槽(52)的内部卡合连接有橡胶条(53)。

6.根据权利要求5所述的一种地铁车站内立柱,其特征在于:所述门挡结构(6)包括弧形门框(61),所述弧形门框(61)的中部嵌设有弧形玻璃板(62),所述弧形门框(61)一端对称固定连接有插条(63),两个所述插条(63)分别与两个所述对接孔(34)插接,所述弧形门框(61)另一端的中部固定连接有与卡槽(32)相配合的凸壳(64)。

7.根据权利要求6所述的一种地铁车站内立柱,其特征在于:所述凸壳(64)的一端滑动连接有与插孔(33)相配合的卡条(65),所述卡条(65)的一端固定连接有弹簧(66),所述弹簧(66)的一端与凸壳(64)内壁的一端固定连接,所述卡条(65)的一侧固定连接有拨杆(67),所述拨杆(67)贯穿凸壳(64)的一侧。
